هیدروستاتیک در اتصالات جوشی فولادی
اتصالات جوشی فولادی بخش حیاتی هر سیستم لولهکشی صنعتی هستند و کیفیت آنها مستقیماً بر ایمنی، دوام و عملکرد پروژه تأثیر میگذارد. یکی از مهمترین روشها برای اطمینان از صحت جوش و آببندی اتصالات، تست هیدروستاتیک است. این تست، فشار هیدرواستاتیک مایع (معمولاً آب) را روی اتصال اعمال میکند تا نقاط ضعف، نشتی یا نقصهای ساختاری مشخص شود.
استفاده از تست هیدروستاتیک در صنایع نفت، گاز، پتروشیمی، نیروگاهی و حتی ساختمانسازی به دلیل افزایش امنیت و جلوگیری از حوادث غیرقابل پیشبینی بسیار حیاتی است. شرکتهایی مانند نگین فولاد زنجان، که در زمینه تولید اتصالات جوشی فولادی فعالیت دارند، این تست را به صورت رندوم و طبق استانداردهای بینالمللی انجام میدهند تا اطمینان حاصل شود که محصولات عرضه شده دارای کیفیت و ایمنی کامل هستند.
در این مقاله به بررسی جامع هیدروستاتیک در اتصالات جوشی فولادی میپردازیم، شامل مراحل انجام تست، استانداردها، تجهیزات مورد نیاز، کاربردها و مزایای آن. هدف ما ارائه یک منبع تخصصی و کاربردی است که برای مهندسین، تکنسینها و مدیران پروژههای صنعتی مفید باشد.
۱.تعریف هیدروستاتیک
واژه هیدروستاتیک (Hydrostatic) از دو بخش تشکیل شده است:
هیدرو به معنی آب یا مایع
استاتیک به معنی ایستایی و ثابت بودن
در مهندسی، هیدروستاتیک به مطالعهی فشار مایعات در حالت سکون و اثر آن بر محیط اطراف گفته میشود. وقتی یک مایع درون یک محفظه بسته، مانند اتصال جوشی فولادی، قرار میگیرد، فشار آن بر دیوارهها و اتصالات وارد میشود. تست هیدروستاتیک دقیقاً بر همین اصل استوار است: اعمال فشار آب ثابت بر اتصال برای بررسی مقاومت و آببندی آن.
ویژگیهای مهم تست هیدروستاتیک:
اعمال فشار کنترلشده: فشار مشخصی بالاتر از فشار عملیاتی سیستم روی اتصال اعمال میشود.
ایمن و قابل کنترل: برخلاف تست گاز، استفاده از مایع باعث کاهش خطر انفجار و آسیب میشود.
تشخیص نشتیهای ریز: حتی کوچکترین ترکها یا نقصهای جوش با این روش قابل شناسایی هستند.
تست هیدروستاتیک معمولاً پیش از نصب اتصالات در سیستم واقعی انجام میشود تا احتمال بروز حوادث ناشی از نشتی یا شکست مکانیکی به حداقل برسد.
2.اهمیت و ضرورت تست هیدروستاتیک در اتصالات جوشی فولادی
اتصالات جوشی فولادی به دلیل تحمل فشار و جریان سیالات در صنایع مختلف، یکی از حیاتیترین قطعات سیستمهای لولهکشی محسوب میشوند. شکست یا نشتی در این اتصالات میتواند باعث خسارات جانی، مالی و محیطزیستی بزرگی شود. تست هیدروستاتیک بهعنوان یک مرحلهی کلیدی کنترل کیفیت، نقش حیاتی در اطمینان از عملکرد صحیح اتصالات دارد.
2.۱. جلوگیری از نشتی و شکست
نشست یا ترک در اتصالات جوشی میتواند به سرعت به یک فاجعه صنعتی منجر شود. تست هیدروستاتیک فشار بالای مایع را روی اتصال اعمال میکند و هر گونه ضعف جوش یا نقص ساختاری را مشخص میسازد. این فرآیند، قبل از نصب واقعی، تضمین میکند که اتصالات توانایی تحمل فشار عملیاتی را دارند.
2.۲. اطمینان از کیفیت ساخت
تست هیدروستاتیک تنها برای شناسایی نقصهای ساختاری نیست؛ بلکه کیفیت کلی فرآیند جوشکاری را نیز تأیید میکند. اتصالاتی که تست را با موفقیت پشت سر میگذارند، نشاندهنده رعایت استانداردهای جوشکاری و کنترل کیفیت دقیق هستند.
2.۳. افزایش ایمنی سیستمهای صنعتی
در صنایع نفت، گاز، پتروشیمی و نیروگاهی، هر گونه نشتی میتواند منجر به آتشسوزی، انفجار یا آلودگی محیطی شود. تست هیدروستاتیک به کاهش این ریسکها کمک میکند و اطمینان میدهد که اتصالات جوشی فولادی تحت شرایط فشار واقعی ایمن عمل میکنند.
2.۴. کاهش هزینههای نگهداری و تعمیرات
تشخیص نقصها قبل از نصب، باعث کاهش هزینههای تعمیرات و نگهداری میشود. اگر اتصالی در پروژه نصب شود و پس از مدتی دچار نشتی شود، تعمیر یا تعویض آن هزینه و زمان زیادی خواهد برد. تست هیدروستاتیک بهصورت پیشگیرانه جلوی چنین خساراتی را میگیرد.
2.۵. رعایت استانداردهای بینالمللی و ملی
در پروژههای صنعتی، رعایت استانداردهای مربوط به تست هیدروستاتیک الزامی است. استانداردهایی مانند ASME B31.1 و B31.3 و استاندارد ملی ایران (INSO) برای تضمین ایمنی و دوام اتصالات جوشی، انجام این تست را پیشنیاز میدانند. انجام هیدروستاتیک به تولیدکننده و کارفرما اطمینان میدهد که محصول مطابق معیارهای فنی و قانونی است.
💡 نکته تخصصی: حتی در اتصالات مانیسمان و درزدار که مقاومت بالایی دارند، تست هیدروستاتیک توصیه میشود. دلیل آن، احتمال وجود نقصهای ریز جوش یا خوردگیهای داخلی است که در حین تولید قابل مشاهده نیستند.
3.استانداردهای مرتبط با تست هیدروستاتیک در اتصالات جوشی فولادی
تست هیدروستاتیک اتصالات جوشی فولادی باید مطابق استانداردهای ملی و بینالمللی معتبر انجام شود تا ایمنی، دوام و کیفیت اتصالات تضمین گردد و امکان پذیرش در پروژههای داخلی و بینالمللی فراهم شود.
3.۱. استاندارد ASME 2016
ASME B31.1 (Power Piping)
مرتبط با سیستمهای لولهکشی نیروگاهی است. فشار هیدروستاتیک باید ۱٫۵ برابر فشار طراحی سیستم اعمال شود و زمان نگهداری فشار برای شناسایی هرگونه نشتی یا تغییر شکل مشخص گردد.
ASME B31.3 (Process Piping)
مرتبط با صنایع شیمیایی، نفت و پتروشیمی است. این استاندارد نحوه اعمال فشار، پر کردن سیستم با آب و کنترل دقیق نشتیها را تعیین میکند. تست هیدروستاتیک طبق این استاندارد، پیش از بهرهبرداری سیستم انجام میشود تا ایمنی و کیفیت اتصالات تضمین شود.
ASME B16.9 (Buttwelding Fittings)

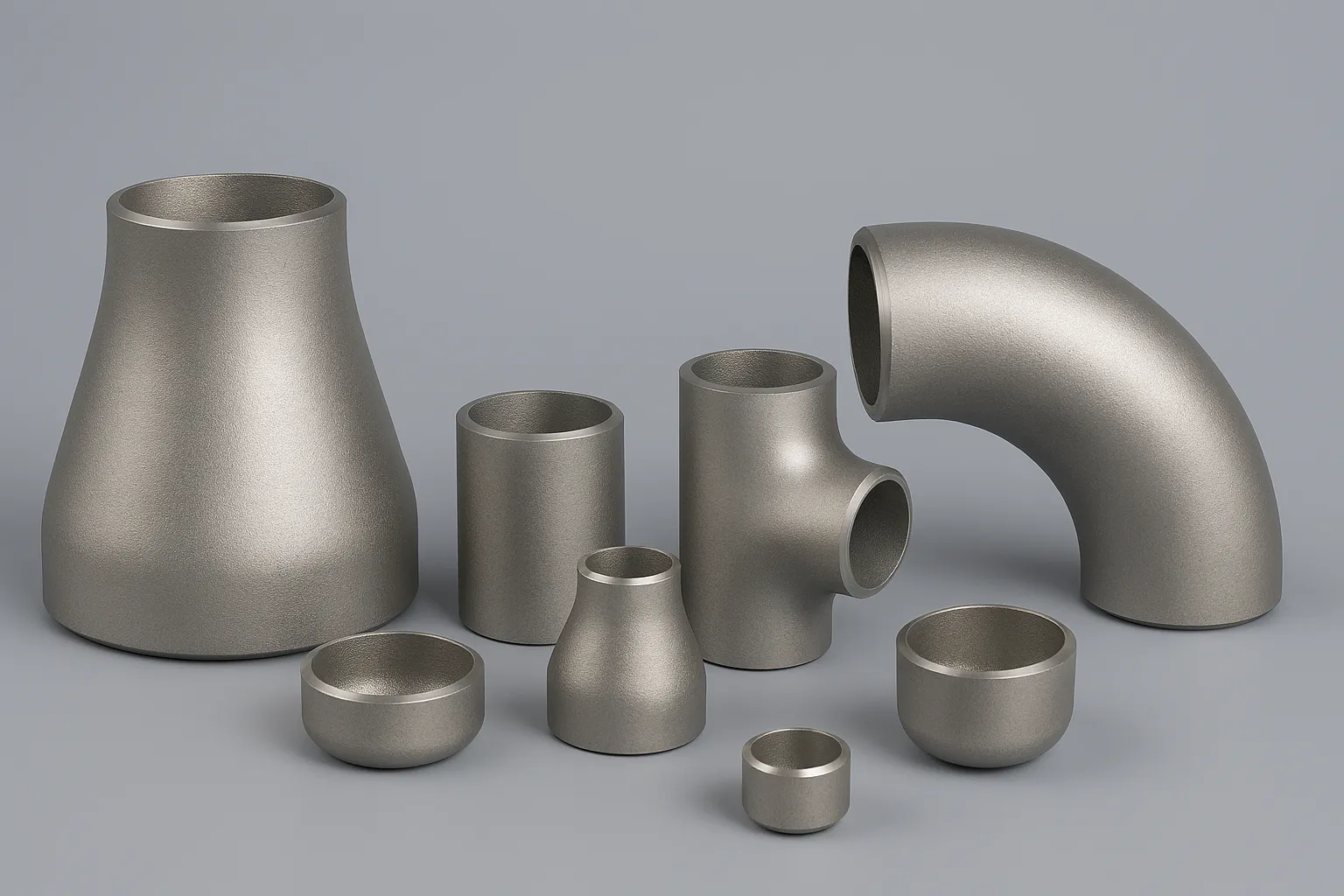

مربوط به اتصالات جوشی لببهلب شامل زانوها، سهراهیها، تبدیلها و سایر اتصالات فولادی است. این استاندارد ابعاد، هندسه و تحمل فشار اتصالات را مشخص میکند و تضمین میکند که اتصالات تحت فشار تست هیدروستاتیک مقاوم باشند.
۳.۲. استاندارد ملی ایران (ISIRI)
ISIRI 3076
شامل الزامات طراحی، مواد، جوشکاری و تست هیدروستاتیک اتصالات جوشی فولادی فشار قوی است. فشار و مدت زمان اعمال تست در این استاندارد مشخص شده و رعایت آن برای پروژههای ملی الزامی است.
ISIRI 2016
دستورالعملهای عملیاتی و کنترل کیفیت تست هیدروستاتیک اتصالات جوشی را مشخص میکند. شامل نحوه اعمال فشار، بررسی نشتی، گزارشدهی و معیارهای پذیرش یا رد محصول است.
۳.۳. استانداردهای تکمیلی بینالمللی
API 1104 (American Petroleum Institute)
الزامات تست هیدروستاتیک و جوشکاری خطوط لوله نفت و گاز را مشخص میکند و در پروژههای نفت و گاز ایران که با شرکتهای بینالمللی همکاری دارند، کاربرد دارد.
EN 10204 / EN 10216-2 (European Standards)
مرتبط با فولادهای لولهای و اتصالات فولادی، شامل گواهی کیفیت و تستهای فشار، از جمله هیدروستاتیک.
AWS D1.1 (American Welding Society)
الزامات بازرسی و تست جوش، از جمله هیدروستاتیک در اتصالات جوشی فولادی را تعیین میکند.
ISO 16135 و ISO 13623
استانداردهای بینالمللی خطوط لوله و اتصالات فولادی که پوشش جامع برای کنترل کیفیت و تست هیدروستاتیک ارائه میدهند.
۳.۴. اهمیت رعایت استانداردها
تضمین ایمنی و دوام اتصالات جوشی
کاهش ریسک حوادث، نشتی و خرابی سیستم
تطابق با الزامات قانونی و قراردادی پروژهها
اطمینان از کیفیت تولید و رعایت اصول کنترل کیفیت
💡 نکته تخصصی: شرکتهای معتبر مانند نگین فولاد زنجان تست هیدروستاتیک را مطابق ASME 2016 (B31.1، B31.3، B16.9)، ISIRI 3076/2016 و سایر استانداردهای بینالمللی انجام میدهند و گواهی کنترل کیفیت معتبر ارائه میکنند. این امر نشاندهنده تعهد به ایمنی و کیفیت بالای اتصالات جوشی فولادی است.
4. تجهیزات و ابزارهای مورد نیاز برای تست هیدروستاتیک
برای انجام تست هیدروستاتیک در اتصالات جوشی فولادی، تجهیزات دقیق و استاندارد الزامی است. استفاده از ابزارهای مناسب تضمین میکند که فشار اعمال شده دقیق، ایمن و مطابق استانداردهای ملی و بینالمللی باشد.
4.۱. پمپ هیدرولیک یا پمپ فشار آب
وظیفه: اعمال فشار هیدروستاتیک مشخص بر روی اتصال.
ویژگیها:
قابلیت تولید فشار تا بیش از ۱٫۵ برابر فشار طراحی سیستم
کنترل دقیق فشار و مانومتر دیجیتال یا آنالوگ
نکته تخصصی: برای اتصالات حساس، پمپهایی با قابلیت تنظیم آرام فشار (Ramp Pressure) استفاده میشوند تا از شوک هیدرواستاتیک جلوگیری شود.
۴.۲. مانومتر و سنسورهای فشار
وظیفه: اندازهگیری دقیق فشار آب در طول تست.
ویژگیها:
دقت بالا (±۱-۲٪)
امکان ثبت فشار به صورت پیوسته
مانومترها باید مطابق استاندارد ASME 2016 و ISIRI کالیبره شده باشند تا نتایج تست قابل اعتماد باشند.
۴.۳. محفظه یا بست اتصالات
برای تست اتصالات کوچک، معمولاً از بستهای مخصوص تست هیدروستاتیک استفاده میشود.
برای اتصالات بزرگ یا لولههای صنعتی، خود لوله و جوشها در پروژه واقعی تست میشوند.
هدف این است که فشار به صورت یکنواخت و بدون نشت اعمال شود.
۴.۴. شیرهای کنترل و سیستم تخلیه
شیر ورودی: برای کنترل آرام ورود آب به سیستم
شیر تخلیه: برای تخلیه آب پس از پایان تست
شیرهای کنترلی باید استاندارد و مقاوم به فشار بالا باشند تا ایمنی کار حفظ شود.
۴.۵. تجهیزات ایمنی
شیلد محافظ یا صفحه حفاظتی: برای جلوگیری از خطرات احتمالی در صورت شکست اتصال
لباس و دستکش مقاوم به فشار: برای اپراتورها
سیستم هشدار فشار: برای اعلام فشار غیرمجاز و جلوگیری از حادثه
۴.۶. ابزارهای ثبت و مستندسازی
دوربین یا دستگاه ثبت دیجیتال: برای مستندسازی نشتی یا تغییر شکل
دفترچه یا نرمافزار گزارش تست: طبق استاندارد ISIRI 2016 و ASME 2016، ASME B16.9 ثبت دقیق فشار، زمان و نتایج ضروری است.
💡 نکته تخصصی: شرکتهای معتبر مانند نگین فولاد زنجان از سیستمهای دیجیتال ثبت فشار و سنسورهای دقیق استفاده میکنند تا تست هیدروستاتیک مطابق استانداردهای بینالمللی و ملی انجام شود و گواهی کیفیت معتبر ارائه گردد.
5. روش انجام تست هیدروستاتیک در اتصالات جوشی فولادی
تست هیدروستاتیک باید طبق مراحل استاندارد و با دقت بالا انجام شود تا ایمنی و کیفیت اتصالات جوشی تضمین گردد. این روش شامل آمادهسازی، اعمال فشار، نگهداری فشار و بررسی نتایج است.
5.۱. آمادهسازی نمونه
بازرسی اولیه:
بررسی بصری جوش و اتصالات برای شناسایی ترکها یا نقصهای ظاهری.
اطمینان از تمیز بودن داخل لوله و اتصال و عدم وجود ذرات معلق.
بستن سیستم:
اتصالات روی لوله یا در محفظه تست نصب میشوند.
شیرها و بستها محکم بسته شده و نشتی اولیه چک میشود.
پر کردن سیستم با مایع:
معمولاً از آب به عنوان سیال تست استفاده میشود.
پر کردن باید آرام باشد تا از ایجاد حباب یا شوک هیدرواستاتیک جلوگیری شود.
۵.۲. اعمال فشار
افزایش تدریجی فشار:
فشار تا مقدار تعیینشده طبق استاندارد (۱٫۵ برابر فشار طراحی) افزایش مییابد.
این کار به صورت تدریجی انجام میشود تا دیوارهها و جوشها تحت تنش ناگهانی قرار نگیرند.
ثبت فشار:
فشار با مانومتر دیجیتال یا آنالوگ ثبت میشود.
هرگونه افت فشار غیرعادی میتواند نشانه نقص یا نشتی باشد.
۵.۳. نگهداری فشار
فشار اعمال شده به مدت مشخص (معمولاً ۱۰ تا ۳۰ دقیقه بسته به استاندارد) نگهداری میشود.
در این مدت، اپراتورها به دنبال نشتی، تغییر شکل و ترکهای احتمالی هستند.
اگر افت فشار وجود داشته باشد، اتصال رد شده و نیاز به بررسی یا تعمیر دارد.
۵.۴. بررسی نتایج
بازرسی بصری و دیجیتال:
مشاهده نشتیها، تغییر شکلها و ترکها.
ثبت و مستندسازی نتایج برای ارائه به کارفرما یا بازرس استاندارد.
ثبت و گزارشدهی:
فشار اعمال شده، زمان نگهداری و وضعیت اتصال باید در گزارش ثبت شود.
گواهی کنترل کیفیت مطابق ISIRI 3076 و ASME B16.9 صادر میگردد.
۶. تفاوت تست هیدروستاتیک و تست پنوماتیک در اتصالات جوشی فولادی
در صنایع لولهکشی و اتصالات جوشی فولادی، دو روش اصلی برای آزمون فشار وجود دارد: هیدروستاتیک (با مایع) و پنوماتیک (با گاز، معمولاً هوا یا نیتروژن). هر یک مزایا و محدودیتهای خود را دارد و انتخاب روش مناسب بسته به نوع پروژه و استانداردها صورت میگیرد.
6.۱. تعریف و ماهیت تستها
تست هیدروستاتیک:
فشار توسط مایع (معمولاً آب) به اتصال اعمال میشود. فشار ثابت و آرام افزایش یافته و نشتیها یا تغییر شکلها بررسی میشوند.
تست پنوماتیک:
فشار توسط گاز فشرده به اتصال وارد میشود. گاز نسبت به مایع تراکمپذیر است و در صورت شکست اتصال، انرژی زیادی آزاد میکند.
۶.۳. توصیههای فنی
در پروژههای صنعتی، تست هیدروستاتیک به دلیل ایمنی، دقت و مطابقت با استانداردهای ASME و ISIRI معمول است.
تست پنوماتیک فقط در شرایط خاص، مثل محیطهایی که آب ممنوع است یا اتصالات کوچک و غیر بحرانی، استفاده میشود.
استانداردهای ASME 2016 و ISIRI 3076 ،ASME B16.9 عمدتاً بر تست هیدروستاتیک تاکید دارند و تست پنوماتیک فقط به عنوان جایگزین محدود معرفی شده است.
💡 نکته تخصصی: شرکتهای معتبر مانند نگین فولاد زنجان همیشه تست هیدروستاتیک را اولویت میدهند و در صورت نیاز به تست گازی، استانداردهای ایمنی کامل رعایت میشود تا خطرات احتمالی کاهش یابد.
. مزایای انجام تست هیدروستاتیک در اتصالات جوشی فولادی
تست هیدروستاتیک نه تنها یک الزام استاندارد است، بلکه مزایای عملی فراوانی برای تولیدکنندگان، پیمانکاران و کارفرمایان دارد. انجام این تست باعث افزایش ایمنی، کیفیت و دوام سیستمهای صنعتی میشود.
7.۱. اطمینان از آببندی کامل
فشار هیدروستاتیک باعث میشود هر گونه نقص جوش یا ترک در اتصال آشکار شود.
اتصالاتی که تست را با موفقیت پشت سر میگذارند، آببندی کامل و عملکرد مطمئن در شرایط عملیاتی دارند.
۷.۲. افزایش ایمنی سیستم
در صنایع نفت، گاز، پتروشیمی و نیروگاهی، نشتی یا شکست اتصالات میتواند باعث حادثه، انفجار یا آلودگی محیطی شود.
تست هیدروستاتیک خطرات ناشی از نشتیهای پنهان را کاهش میدهد و ایمنی کل سیستم را تضمین میکند.
۷.۳. کاهش هزینههای نگهداری و تعمیرات
شناسایی نقصها پیش از نصب باعث کاهش هزینههای تعمیرات و نگهداری بعدی میشود.
تعمیر اتصالات بعد از نصب، زمانبر و پرهزینه است، در حالی که تست هیدروستاتیک جلوی این هزینهها را میگیرد.
۷.۴. تضمین کیفیت تولید
انجام تست مطابق استانداردهای ASME B16.9، ASME 2016 و ISIRI 3076 نشاندهنده رعایت کنترل کیفیت دقیق در فرآیند تولید است.
این امر به تولیدکننده اعتبار میدهد و کارفرما از کیفیت محصول اطمینان پیدا میکند.
۷.۵. تطابق با الزامات قانونی و قراردادی
بسیاری از پروژههای صنعتی و دولتی، گواهی انجام تست هیدروستاتیک را پیشنیاز پذیرش اتصالات میدانند.
رعایت این الزام باعث جلوگیری از مشکلات قانونی و قراردادی میشود.
۷.۶. افزایش طول عمر اتصالات
تست هیدروستاتیک به شناسایی نقاط ضعف ساختاری کمک میکند و از نصب اتصالات معیوب جلوگیری میکند.
اتصالات بدون نقص، دوام بیشتری داشته و طول عمر کل سیستم افزایش مییابد.
💡 نکته تخصصی: شرکتهای معتبر مانند نگین فولاد زنجان، تست هیدروستاتیک را به صورت تصادفی روی تولیدات انجام میدهند تا کیفیت واقعی خط تولید را کنترل کنند، نه صرفاً بر اساس نمونه انتخابی. این روش، تضمین میکند که تمام اتصالات دارای استاندارد بالا و ایمنی عملیاتی هستند.
8. جمعبندی و نتیجهگیری
تست هیدروستاتیک یکی از مهمترین مراحل کنترل کیفیت اتصالات جوشی فولادی است و مزایای فراوانی برای تولیدکنندگان، پیمانکاران و کارفرمایان دارد. این روش نه تنها استاندارد ملی و بینالمللی را رعایت میکند، بلکه اطمینان میدهد که اتصالات در شرایط عملیاتی فشار بالا، ایمن و مقاوم هستند.
8.۱. اهمیت تست هیدروستاتیک
شناسایی نقصها و نشتیهای مخفی در اتصالات جوشی
تضمین عملکرد صحیح سیستم در شرایط فشار بالا
افزایش ایمنی پرسنل و جلوگیری از حوادث صنعتی
کاهش هزینههای نگهداری و تعمیرات بعدی
ارائه مدارک استاندارد به کارفرما و مراجع قانونی
۸.۲. استانداردها و توصیهها
رعایت استانداردهای ASME B16.9،(B31.1 و B31.3) ASME و ISIRI 3076 الزامی است.
استانداردهای تکمیلی مانند API 1104، EN 10204، AWS D1.1 و ISO 16135/13623 برای پروژههای بینالمللی توصیه میشوند.
استفاده از تجهیزات دقیق، مانومتر و سنسورهای کالیبره شده و ثبت دیجیتال نتایج، کیفیت و ایمنی تست را افزایش میدهد.
۸.۳. مزایای عملی
اطمینان از آببندی کامل اتصالات
افزایش طول عمر اتصالات و کل سیستم
تطابق با الزامات قانونی و قراردادی
کاهش ریسک حادثه و نشتی
کنترل کیفیت واقعی خط تولید از طریق تست رندوم
