زانویی جوشی فولادی چیست؟
زانویی جوشی فولادی یکی از مهمترین و پرکاربردترین اتصالات در سیستمهای لولهکشی صنعتی، ساختمانی و تاسیساتی است. این قطعه فولادی با ایجاد انحنا در مسیر لولهها، امکان تغییر جهت سیال را فراهم میکند و در زوایای مختلف مانند ۴۵، ۹۰ و ۱۸۰ درجه تولید میشود. زانوییها نقش کلیدی در هدایت جریان، کاهش فشار ناگهانی، و مدیریت بهتر فضای لولهکشی دارند.
اصطلاح “جوشی” در نام این قطعه، به روش اتصال آن به لوله اشاره دارد که از طریق جوشکاری انجام میگیرد. این نوع اتصال برخلاف اتصالات رزوهای یا فلنجی، یکپارچگی ساختاری بیشتری فراهم میکند و در نتیجه، مقاومت بالاتری در برابر فشار، دما و خوردگی دارد.
نقش زانویی در سیستمهای لولهکشی
در سیستمهای لولهکشی، اغلب لازم است مسیر لولهها در جهتهایی متفاوت از امتداد مستقیم حرکت کنند. این تغییر مسیر باید بهگونهای انجام شود که:
افت فشار حداقل باشد
از بروز تنش در ساختار جلوگیری شود
جریان سیال به شکل ایمن ادامه پیدا کند
در اینجا، زانویی جوشی فولادی بهترین گزینه است. با انتخاب زاویه مناسب زانویی و تطبیق آن با شرایط فشار و دمای پروژه، میتوان طول عمر سیستم را افزایش داد و از بروز مشکلات احتمالی جلوگیری کرد.
انواع زانویی فولادی از نظر روش تولید
زانویی جوشی فولادی به دو دسته اصلی تقسیم میشود:
زانویی مانیسمان (بدون درز): ساخته شده از لوله فولادی یکپارچه، بدون هیچگونه جوش در بدنه. این نوع زانویی مقاومت مکانیکی و حرارتی بسیار بالایی دارد.
زانویی درزدار: از ورق فولادی خمشده و جوشکاریشده تولید میشود. مقرونبهصرفهتر است اما مقاومت کمتری نسبت به نوع مانیسمان دارد.
هرکدام از این دو نوع، در زاویههای مختلف (۴۵، ۹۰ و ۱۸۰ درجه) و در ردههای فشاری مختلف (Schedule 20، ۴۰، ۸۰) عرضه میشوند.
مزایای استفاده از زانویی جوشی فولادی
مقاومت بالا در برابر فشار و حرارت
جوشکاری مستقیم به لوله، بدون نیاز به واشر یا پیچ
کاهش نشتی و افزایش ایمنی
تنوع در اندازه، زاویه و متریال
مناسب برای کاربردهای صنعتی سنگین و پروژههای حساس
جمعبندی این بخش
زانویی جوشی فولادی نهتنها بهعنوان یک قطعه کوچک در ظاهر، بلکه بهعنوان یکی از عناصر کلیدی در طراحی شبکههای لولهکشی عمل میکند. انتخاب صحیح نوع زانویی، زاویه، جنس و رده فشاری آن، تأثیر مستقیمی بر عملکرد کل سیستم دارد. در ادامه مقاله، به انواع زانویی از نظر زاویه و مزایا و کاربردهای هرکدام خواهیم پرداخت.
۳. انواع زانویی از نظر زاویه
زانویی جوشی فولادی در سه زاویه اصلی تولید و استفاده میشود که هرکدام کاربردها و ویژگیهای خاص خود را دارند. انتخاب زاویه مناسب زانویی تاثیر زیادی در کارایی، مقاومت و عمر مفید سیستم لولهکشی دارد.
۳.۱. زانویی ۴۵ درجه
زانویی ۴۵ درجه برای تغییر مسیر ملایمتر سیال استفاده میشود و افت فشار کمتری نسبت به زانوییهای با زاویه بیشتر دارد. این نوع زانویی بهویژه در مواردی کاربرد دارد که نیاز به تغییر جهت کم و بهینه مسیر لولهکشی باشد.
کاربردها:
خطوط لوله با فشار متوسط
سیستمهای تهویه و تهویه مطبوع
انتقال سیالات حساس که نباید تغییر جهت ناگهانی داشته باشند
ویژگیها:
کاهش حداقل افت فشار
کاهش تنشهای داخلی در سیال
نصب ساده و سریع
۳.۲. زانویی ۹۰ درجه
زانویی ۹۰ درجه پرکاربردترین نوع زانویی است که امکان تغییر جهت زاویه قائمه را فراهم میکند. به دلیل تغییر جهت تندتر، افت فشار بیشتری نسبت به ۴۵ درجه دارد اما در بسیاری از پروژهها ضروری است.
کاربردها:
سیستمهای صنعتی و ساختمانی
خطوط انتقال آب، بخار، و گاز
مکانهایی که نیاز به تغییر جهت سریع وجود دارد
ویژگیها:
مقاومت بالا در برابر فشار
امکان تولید در انواع ردههای فشاری
تنوع بالا در جنس و سایز
۳.۳. زانویی ۱۸۰ درجه (بازگشتی)
زانویی ۱۸۰ درجه که به آن “زانویی بازگشتی” نیز گفته میشود، جهت تغییر مسیر کامل و برگشت سیال را فراهم میکند. این نوع زانویی برای شرایط خاص طراحی میشود که لازم است جریان به مسیر قبلی بازگردد.
کاربردها:
سیستمهای برگشت جریان
خطوط لوله با فضای محدود که نمیتوان از دو زانویی ۹۰ درجه استفاده کرد
سیستمهای تهویه و خنککننده
ویژگیها:
قابلیت تغییر کامل جهت جریان
ساختار مقاوم و با دوام
معمولاً در فشارهای متوسط و بالا استفاده میشود
۳.۴. متریال و رده فشاری زانوییهای زاویهدار
هر یک از زانوییهای ۴۵، ۹۰ و ۱۸۰ درجه میتوانند از متریالهای مختلف و در ردههای فشاری متنوع تولید شوند، از جمله:
مانیسمان: برای فشارهای بسیار بالا و دماهای زیاد
درزدار: مناسب برای فشارهای متوسط و پروژههای اقتصادیتر
رده فشاری: SCH20، SCH40 و SCH80 که هر کدام کاربرد خاص خود را دارند و بسته به شرایط پروژه انتخاب میشوند
۳.۵. نکات کلیدی در انتخاب زاویه زانویی
در سیستمهایی که افت فشار بسیار مهم است، بهتر است از زانویی ۴۵ درجه استفاده شود.
زانویی ۹۰ درجه انتخاب مناسبی برای تغییر جهتهای تند و فشرده است.
در صورت نیاز به برگشت جریان در فضای محدود، زانویی ۱۸۰ درجه بهترین گزینه است.
۴. زانویی مانیسمان vs زانویی درزدار
زانویی جوشی فولادی بر اساس روش ساخت و نوع متریال به دو دسته اصلی مانیسمان (Seamless) و درزدار (Welded) تقسیم میشود. هر یک از این نوع زانوییها ویژگیها، مزایا و کاربردهای خاص خود را دارند که در انتخاب مناسبترین نوع برای پروژه اهمیت ویژهای دارد.
۴.۱. تفاوت در ساخت
زانویی مانیسمان:
این نوع زانویی از طریق فورج (آهنگری) یک قطعه لوله یا شمش فولادی ساخته میشود و فاقد هیچ درز جوشی است. بدنه آن یکپارچه بوده و هیچ نقطه ضعفی از نظر ساختاری ندارد. فرآیند تولید مانیسمان به دلیل پیچیدگی بیشتر، هزینه بیشتری نسبت به نوع درزدار دارد.
زانویی درزدار:
زانویی درزدار از ورق فولادی ساخته میشود که ابتدا به شکل لوله در آمده و سپس دو لبه آن توسط جوشکاری به هم متصل میشوند. درز جوش به عنوان نقطهای حساس در نظر گرفته میشود که ممکن است تحت فشار و شرایط خاص به مرور زمان آسیب ببیند.
۴.۲. تفاوت در مقاومت
مقاومت مکانیکی:
زانویی مانیسمان به دلیل نبود درز جوش، مقاومت بسیار بالاتری در برابر فشار، ضربه و تنشهای مکانیکی دارد. درز جوش زانویی درزدار ممکن است محل تمرکز تنش و نقطه ضعف باشد که باعث کاهش مقاومت کلی میشود.
مقاومت در برابر خوردگی:
به طور کلی، زانویی مانیسمان به دلیل عدم وجود درز جوش، مقاومت بهتری در برابر خوردگی داخلی و خارجی دارد. درزهای جوش در زانویی درزدار در صورت عدم پوششدهی مناسب یا مراقبت کافی، بیشتر در معرض خوردگی قرار میگیرند.
۴.۳. کاربردها و انتخاب هوشمند
زانویی مانیسمان:
به دلیل استحکام بالا، این نوع زانویی معمولاً در خطوط لوله فشار بالا، سیستمهای نفت و گاز، پتروشیمی و پروژههای حساس به کار میرود. همچنین در دماهای بالا و شرایط سخت محیطی بهترین عملکرد را دارد.
زانویی درزدار:
به دلیل هزینه کمتر و سهولت ساخت، در پروژههای با فشار متوسط و پایین، سیستمهای ساختمانی، آبرسانی و فاضلاب به طور گسترده استفاده میشود. برای کاربردهای غیر حساس و اقتصادی، گزینه مطلوبی محسوب میشود.
۴.۵. نکات مهم در انتخاب زانویی
اگر پروژه شما با فشار بالا یا شرایط محیطی سخت سروکار دارد، زانویی مانیسمان بهترین گزینه است.
در صورت محدودیت بودجه و فشار کمتر، زانویی درزدار با رعایت نکات فنی و پوششهای مناسب گزینه اقتصادی و مطمئنی است.
توجه به استانداردهای تولید و کیفیت جوشکاری در زانویی درزدار بسیار حیاتی است.
بررسی نیازهای خاص پروژه مانند دما، نوع سیال و طول عمر مورد انتظار، در انتخاب نوع زانویی مؤثر است.
. بررسی ردههای فشاری زانویی فولادی
زانوییهای جوشی فولادی در ردههای فشاری مختلف تولید میشوند تا بتوانند در شرایط فشار و دمای متفاوت، عملکرد مناسب و ایمنی لازم را داشته باشند. انتخاب رده فشاری مناسب یکی از نکات کلیدی در طراحی و اجرای سیستمهای لولهکشی است. در این بخش، سه رده فشاری اصلی که در صنعت رایج هستند را بررسی میکنیم:
۵.۱. رده ۲۰ (Schedule 20)
تعریف و کاربرد:
رده ۲۰ که با علامت SCH 20 شناخته میشود، یکی از ردههای فشاری کمضخامت و مناسب برای خطوط لوله با فشار و دمای پایین است. ضخامت دیواره لوله و زانویی در این رده نسبتاً کم است که منجر به وزن کمتر و هزینه کمتر میشود.
موارد استفاده:
در سیستمهای آبرسانی، خطوط فاضلاب، انتقال هوای فشرده و برخی کاربردهای غیرصنعتی و کمفشار به کار میرود. رده ۲۰ بیشتر برای پروژههایی با شرایط محیطی ساده و فشارهای پایین توصیه میشود.
مزایا:
وزن سبک، هزینه مقرونبهصرفه، مناسب برای پروژههای با بودجه محدود.
معایب:
مقاومت کمتر در برابر فشار و دماهای بالا، بنابراین نباید در سیستمهای فشار قوی به کار رود.
۵.۲. رده ۴۰ (Schedule 40)
تعریف و کاربرد:
رده ۴۰ یکی از رایجترین و پرکاربردترین ردههای فشاری در سیستمهای لولهکشی است. ضخامت دیواره زانویی و لوله در این رده بیشتر از SCH 20 بوده و میتواند فشارهای متوسط را تحمل کند.
موارد استفاده:
در صنایع نفت و گاز، پالایشگاهها، صنایع شیمیایی، سیستمهای تهویه مطبوع و تأسیسات ساختمانی به طور گسترده استفاده میشود. همچنین در خطوط آب با فشار متوسط کاربرد دارد.
مزایا:
تعادل مناسب بین استحکام و هزینه، تنوع بالای سایز و سایزپذیری، مقاومت خوب در برابر فشار متوسط.
معایب:
وزن بیشتر نسبت به SCH 20 و هزینه بالاتر، اما با توجه به عملکرد بهتر، این موارد قابل قبول است.
۵.۳. رده ۸۰ (Schedule 80)
تعریف و کاربرد:
رده ۸۰ که ضخامت دیواره آن به نسبت ردههای ۲۰ و ۴۰ بیشتر است، برای خطوط لوله با فشار بالا و شرایط سخت طراحی شده است. این رده معمولاً در پروژههای صنعتی سنگین و سیستمهای با فشار و دمای بالا به کار میرود.
موارد استفاده:
در خطوط انتقال نفت، گاز، پتروشیمی، صنایع نیروگاهی، و پروژههایی که نیاز به تحمل فشار و شوکهای مکانیکی دارند، کاربرد دارد.
مزایا:
مقاومت بالا در برابر فشار و ضربه، دوام و طول عمر زیاد، ایمنی بیشتر در شرایط بحرانی.
معایب:
وزن بیشتر و هزینه بالاتر که باعث افزایش هزینه کلی پروژه میشود، نیاز به تجهیزات نصب قویتر.
۵.۴. چگونه رده فشاری مناسب را انتخاب کنیم؟
بررسی نوع سیال و فشار کاری:
برای سیالات با فشار پایین و غیرخورنده، ردههای ۲۰ و ۴۰ گزینههای مناسبی هستند. برای سیالات با فشار بالا و دمای بالا، رده ۸۰ اولویت دارد.
شرایط محیطی و دمای کار:
در محیطهای گرم یا با تغییرات دمایی زیاد، ردههای بالاتر به دلیل ضخامت بیشتر مقاومت بهتری دارند.
استانداردهای پروژه:
برخی پروژهها استانداردهای خاصی دارند که رده فشاری مشخصی را الزام میکنند.
هزینه و بودجه:
انتخاب رده فشاری باید با توجه به بودجه و هدف طول عمر سیستم انجام شود. گاهی رده پایینتر در کوتاهمدت اقتصادیتر است اما در بلندمدت هزینههای تعمیر و تعویض را بالا میبرد.
۶. متریال و ترکیب شیمیایی زانویی جوشی فولادی
انتخاب متریال مناسب برای زانویی جوشی فولادی نقش حیاتی در کیفیت، دوام و ایمنی سیستم لولهکشی ایفا میکند. متریال به کار رفته باید بتواند فشار و دمای مورد انتظار را تحمل کرده و در برابر خوردگی و فرسایش مقاوم باشد. در ادامه به مهمترین انواع فولاد و ترکیبات شیمیایی معمول در ساخت زانوییهای جوشی میپردازیم:
۶.۱ فولاد کربنی (Carbon Steel)
ویژگیها:
فولاد کربنی پرکاربردترین ماده در ساخت زانوییهای جوشی است. ترکیب اصلی آن شامل آهن با درصدی کربن (معمولاً ۰.۰۵ تا ۰.۲۵ درصد) است که باعث افزایش مقاومت مکانیکی و سختی فولاد میشود.
مزایا:
قیمت مناسب، مقاومت خوب در برابر فشار و شوکهای مکانیکی، قابلیت جوشکاری آسان، در دسترس بودن گسترده.
معایب:
مقاومت پایینتر در برابر خوردگی و زنگزدگی نسبت به فولادهای آلیاژی، نیاز به پوششدهی مناسب و مراقبت در محیطهای خورنده.
کاربرد:
استفاده عمده در صنایع نفت، گاز، آب و فاضلاب، تأسیسات صنعتی و ساختمانی.
۶.۲. فولاد آلیاژی (Alloy Steel)
ویژگیها:
این فولادها شامل عناصری مانند کروم، نیکل، مولیبدن و وانادیم هستند که خواص مکانیکی و مقاومت به خوردگی و دما را بهبود میبخشند.
مزایا:
مقاومت بالاتر در برابر حرارت و خوردگی، استحکام بیشتر در شرایط سخت و فشار بالا، دوام طولانیتر.
معایب:
هزینه بالاتر نسبت به فولاد کربنی، نیاز به تجهیزات و تکنولوژی پیشرفتهتر برای جوشکاری و تولید.
کاربرد:
صنایع پالایشگاه، پتروشیمی، نیروگاهی و کاربردهای دما و فشار بالا.
۶.۳. فولاد ضدزنگ (Stainless Steel)
ویژگیها:
فولاد ضدزنگ با حداقل ۱۰.۵% کروم، مقاومت بسیار بالا در برابر خوردگی، زنگزدگی و اکسیداسیون دارد.
مزایا:
مناسب برای محیطهای خورنده و سیالات حساس، دوام و زیبایی ظاهری بالا، مقاومت به دمای بالا.
معایب:
قیمت بالا، فرآیند تولید و جوشکاری پیچیدهتر، محدودیت سایز و ضخامت.
کاربرد:
صنایع غذایی، دارویی، شیمیایی و محیطهایی با خورندگی شدید.
این ترکیب باعث میشود که فولاد کربنی مقاومت مناسبی در برابر فشار و ضربه داشته باشد و بتواند به راحتی جوشکاری شود.
۶.۵. تستهای کیفیتی متریال
آزمون کشش (Tensile Test): سنجش مقاومت فولاد در برابر نیروهای کششی.
آزمون ضربه (Impact Test): بررسی مقاومت فولاد در برابر ضربه و شوک ناگهانی.
آزمون سختی (Hardness Test): تعیین میزان سختی سطحی فولاد.
تستهای غیرمخرب (NDT): شامل رادیوگرافی، اولتراسونیک و مایعات نافذ برای بررسی عیوب داخلی و سطحی.
۷. استانداردهای تولید زانویی فولادی
برای تضمین کیفیت، ایمنی و سازگاری زانوییهای جوشی فولادی با کاربردهای صنعتی، رعایت استانداردهای بینالمللی الزامی است. این استانداردها علاوه بر تعیین مشخصات فنی و ابعادی، شرایط تست و کنترل کیفیت را نیز مشخص میکنند.
۷.۱. استاندارد ASME B16.9
این استاندارد مربوط به ابعاد و تحملهای اتصالات جوشی فولادی مانند زانویی، سهراهی، تبدیل و فلنج است.
پوشش دهی کامل زانوییها در انواع زاویهها (۴۵، ۹۰، ۱۸۰ درجه) با جزئیات ابعادی دقیق.
الزامات مربوط به انحنای لوله، ضخامت دیواره و شعاع خم.
از پرکاربردترین استانداردها در صنایع نفت، گاز و پتروشیمی.
۷.۲. استاندارد ASTM A234 WPB
تعیین مشخصات فنی فولادهای کربنی و آلیاژی مناسب برای ساخت اتصالات جوشی.
شامل ترکیب شیمیایی، خواص مکانیکی و الزامات تستهای کیفیت.
مشخص میکند که متریال باید قابلیت جوشکاری، شکلپذیری و مقاومت لازم را داشته باشد.
این استاندارد برای انواع اتصالات از جمله زانویی جوشی بسیار معتبر است.
۷.۳. استاندارد API 5L
استاندارد مربوط به لولههای فولادی و اتصالات مرتبط، به ویژه در صنایع نفت و گاز.
مشخصات فنی برای مقاومت به فشار و دمای بالا.
استفاده گسترده در خطوط انتقال نفت، گاز و سایر سیالات حساس.
تطابق با این استاندارد تضمینکننده کیفیت و دوام اتصالات در شرایط سخت محیطی است.
۷.۴. استانداردهای دیگر مهم
ISO 9001: استاندارد مدیریت کیفیت که تولیدکنندگان برای تضمین فرآیندهای ساخت و کنترل کیفیت باید رعایت کنند.
DIN EN 10253: استاندارد اروپایی برای اتصالات جوشی فولادی، شامل ابعاد و خواص مکانیکی.
NACE MR0175: استاندارد مربوط به مقاومت خوردگی در محیطهای دارای سولفید هیدروژن، مهم برای صنایع نفت و گاز.
۷.۵. اهمیت رعایت استانداردها
تضمین ایمنی خطوط لوله در فشار و دمای کاری مشخص.
جلوگیری از نشتی، شکست و خرابی زودرس اتصالات.
امکان جایگزینی و تطابق اتصالات در پروژههای بزرگ با تولیدات سایر کارخانهها.
افزایش عمر مفید سیستم و کاهش هزینههای تعمیر و نگهداری.
۸. روش تولید زانویی فولادی
روش تولید زانویی فولادی از اهمیت بالایی برخوردار است، زیرا کیفیت و دوام این قطعات تا حد زیادی به نوع فرآیند ساخت و کنترل کیفیت آنها بستگی دارد. در این بخش، سه روش اصلی تولید زانویی فولادی یعنی جوشکاری، فورج (آهنگری) و خمکاری و عملیات حرارتی بررسی میشوند.
۸.۱. فرآیند جوشکاری (Welding Process)
زانویی جوشی درزدار معمولاً با استفاده از ورق فولادی تولید میشود که به شکل لوله خم شده و درز آن جوشکاری میشود.
ابتدا ورق فولادی بر اساس ضخامت و سایز مورد نظر برش داده میشود.
ورق به شکل نیمدایره خم میشود تا فرم زاویهای زانویی (۴۵، ۹۰ یا ۱۸۰ درجه) ایجاد شود.
محل اتصال دو لبه ورق توسط فرآیندهای جوشکاری مانند جوش قوس الکتریکی (SMAW)، جوش زیرپودری (SAW) یا جوش TIG به هم متصل میشود.
پس از جوشکاری، عملیات تست غیر مخرب (NDT) مانند رادیوگرافی (RT) یا تست التراسونیک (UT) برای اطمینان از کیفیت جوش انجام میگیرد.
در نهایت، عملیات پرداخت و پوششدهی ضد خوردگی بر روی زانویی اعمال میشود.
مزایا: هزینه کمتر و سرعت تولید بالاتر نسبت به زانویی مانیسمان.
۸.۲. فرآیند فورج (آهنگری) (Forging Process)
زانویی مانیسمان معمولاً با روش فورج تولید میشود که به آن آهنگری نیز گفته میشود.
ابتدا یک شمش فولادی گرد با قطر مشخص انتخاب میشود.
شمش تحت فشار و دمای بسیار بالا در قالبهای مخصوص قرار گرفته و به شکل زانویی فرم داده میشود.
این فرآیند باعث میشود که ساختار فولاد بهصورت یکپارچه و بدون درز باشد.
سپس عملیات حرارتی برای بهبود خواص مکانیکی و رفع تنشهای داخلی انجام میگیرد.
زانویی فورج شده پس از خنک شدن، بر اساس استانداردها برش خورده و پرداخت میشود.
مزایا: مقاومت بسیار بالا، طول عمر بیشتر و مناسب برای فشار و دمای بالا.
۸.۳. فرآیند خمکاری و عملیات حرارتی (Bending and Heat Treatment)
در این روش، لولههای فولادی استاندارد در زاویههای مورد نیاز خم میشوند.
خمکاری میتواند به صورت سرد یا گرم انجام شود؛ خمکاری گرم معمولاً برای لولههای با ضخامت بیشتر بهکار میرود.
پس از خمکاری، معمولاً عملیات تنشزدایی با حرارت انجام میشود تا مقاومت و شکلپذیری لوله افزایش یابد.
این روش بیشتر برای تولید زانویی درزدار با کیفیت بالا بهکار میرود.
۸.۴. کنترل کیفیت در تولید
انجام تستهای مکانیکی مانند تست کشش، سختی و ضربه.
بررسی جوشها با تستهای غیرمخرب (NDT).
اندازهگیری دقیق ابعاد و ضخامتها.
تستهای خوردگی و پوششدهی.
فرآیندهای تولید متناسب با نوع زانویی (مانیسمان یا درزدار)، کاربرد و فشار کاری انتخاب میشوند. تولیدکنندگان معتبر همواره با رعایت استانداردهای بینالمللی، کیفیت بالایی را تضمین میکنند.
۹. کاربردهای زانویی در صنایع مختلف
زانویی جوشی فولادی به دلیل ویژگیهای خاصی که دارد، در بسیاری از صنایع حیاتی کاربرد فراوانی پیدا کرده است. در این بخش، کاربردهای اصلی زانویی فولادی در صنایع مختلف به تفکیک بررسی میشود.
۹.۱. صنعت نفت و گاز
خطوط لوله انتقال نفت و گاز: زانوییها در مسیرهای انتقال نفت و گاز برای تغییر جهت جریان سیال استفاده میشوند. در این صنعت، اغلب زانوییهای مانیسمان با رده فشاری بالا به دلیل مقاومت در برابر فشار و خوردگی به کار میروند.
پالایشگاهها: در پالایشگاهها، زانوییها در سیستمهای لولهکشی مواد نفتی و گازی، به ویژه در بخشهایی که فشار و دمای بالاست، نقش حیاتی دارند.
خطوط دریایی: زانوییهای فولادی با کیفیت بالا برای خطوط لوله زیر دریا کاربرد دارند، زیرا مقاومت بالا در برابر خوردگی و فشار از اهمیت ویژهای برخوردار است.
۹.۲. صنایع پتروشیمی
در پالایش و فرآوری مواد شیمیایی، زانوییها برای تغییر مسیر لولهها استفاده میشوند. این زانوییها باید مقاومت شیمیایی و مکانیکی بالایی داشته باشند.
زانوییهای فولادی ضدزنگ و آلیاژی در پتروشیمی استفاده میشوند تا در برابر خوردگی شدید ناشی از مواد شیمیایی مقاوم باشند.
استفاده از ردههای فشار بالا (SCH 80 و بالاتر) در این صنایع رایج است.
۹.۳. تاسیسات ساختمانی
سیستمهای گرمایش و سرمایش (HVAC) از زانوییهای فولادی برای اتصال لولهها و تغییر مسیر جریان آب یا هوا بهره میبرند.
در شبکههای آبرسانی ساختمانهای مسکونی و تجاری، زانوییهای درزدار با ردههای فشاری متنوع استفاده میشوند.
زانوییها در سیستمهای فاضلاب نیز کاربرد دارند.

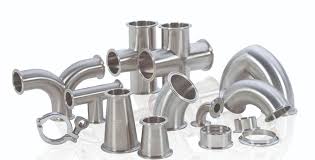

۹.۴. صنایع غذایی و دارویی
در خطوط انتقال مایعات و مواد خوراکی، از زانوییهای فولادی به دلیل خاصیت بهداشتی و مقاومت به خوردگی استفاده میشود.
زانوییهای تولید شده با فولاد ضدزنگ یا آلیاژهای خاص، که مقاومت به خوردگی و قابلیت شستشوی آسان دارند، برای حفظ کیفیت مواد غذایی اهمیت زیادی دارند.
۹.۵. صنایع نیروگاهی و برق
در نیروگاهها، زانوییها در خطوط بخار و آب با فشار و دمای بالا استفاده میشوند.
این صنایع نیاز به زانوییهای مانیسمان و فولادی با کیفیت بسیار بالا دارند.
۹.۶. سایر کاربردها
صنایع کشتیسازی
صنایع خودروسازی
صنایع پتروشیمی و گاز طبیعی مایع (LNG)
در تمامی این صنایع، انتخاب نوع زانویی (مانیسمان یا درزدار)، رده فشار و متریال بر اساس شرایط کاری و نیاز پروژه صورت میگیرد.
۱۰. مزایا و معایب زانویی جوشی فولادی
زانویی جوشی فولادی با وجود کاربرد گستردهاش، مزایا و معایبی دارد که در این بخش به صورت دقیق بررسی میکنیم تا در انتخاب درست آن کمک کند.
۱۰.۱. مزایای زانویی جوشی فولادی
استحکام و دوام بالا: زانوییهای مانیسمان و درزدار از فولادهای با کیفیت ساخته شدهاند که مقاومت بالایی در برابر فشار و ضربه دارند. به خصوص نوع مانیسمان به دلیل ساخت یکپارچه، دوام بسیار بیشتری دارد.
تنوع در ابعاد و زاویه: این زانوها در انواع زاویهها (۴۵، ۹۰، ۱۸۰ درجه) و اندازههای مختلف تولید میشوند که امکان استفاده در انواع سیستمهای لولهکشی را فراهم میکند.
قابلیت تحمل فشار و دمای بالا: مخصوصاً زانوییهای مانیسمان، برای شرایط سخت صنعتی و دمای بالا مناسب هستند.
قیمت مناسب (برای نوع درزدار): زانوییهای درزدار نسبت به مانیسمان هزینه کمتری دارند و برای پروژههای با بودجه محدود گزینه مناسبی محسوب میشوند.
قابلیت جوشکاری آسان: امکان اتصال آسان به لولهها با استفاده از جوشکاری، باعث سرعت در نصب و تعمیرات میشود.
مقاومت به خوردگی (در انواع آلیاژی و ضدزنگ): استفاده از فولاد آلیاژی و ضدزنگ در ساخت زانوییهای خاص، مقاومت به خوردگی را بهبود میبخشد.
۱۰.۲. معایب زانویی جوشی فولادی
احتمال خوردگی در محل جوش: به ویژه در زانوییهای درزدار، محل اتصال جوش ممکن است نقطه آسیبپذیری در برابر خوردگی باشد که نیازمند پوششدهی و محافظت ویژه است.
وزن بالا: فولاد یکی از سنگینترین مواد است که باعث افزایش وزن کل سیستم لولهکشی میشود و در برخی پروژهها نیاز به تقویت سازه دارد.
هزینه بالاتر نسبت به برخی مواد دیگر: در مقایسه با پلاستیکها یا آلومینیوم، زانویی فولادی هزینه بیشتری دارد، هرچند در مقابل دوام و مقاومت بالاتری ارائه میدهد.
نیاز به تجهیزات تخصصی برای نصب: نصب و جوشکاری زانویی فولادی نیازمند نیروی کار ماهر و تجهیزات مخصوص است که ممکن است هزینه و زمان پروژه را افزایش دهد.
احتمال ترکخوردگی در شرایط کاری شدید: در صورت نصب یا جوشکاری نادرست و یا استفاده در شرایط بسیار شدید، احتمال بروز ترک و شکستگی وجود دارد.
۱۰.۳. راهکارهای کاهش معایب
استفاده از پوششهای ضدزنگ و رنگهای صنعتی برای محافظت در برابر خوردگی.
بهرهگیری از تستهای غیرمخرب (NDT) برای کنترل کیفیت جوش.
آموزش نیروی کار و رعایت استانداردهای نصب برای افزایش طول عمر زانوییها.
استفاده از زانوییهای مانیسمان در شرایط فشار و دمای بالا برای کاهش خطرات.
این تحلیل مزایا و معایب به انتخاب بهینه زانویی جوشی فولادی کمک میکند تا پروژهها با بیشترین کارایی و دوام اجرا شوند.
۱۱. راهنمای انتخاب زانویی مناسب
انتخاب زانویی جوشی فولادی مناسب برای هر پروژهای اهمیت بالایی دارد و نیازمند توجه به چند عامل کلیدی است. در این بخش، نکات اصلی برای انتخاب صحیح زانویی را بررسی میکنیم.
۱۱.۱. انتخاب بر اساس زاویه زانویی
زانویی ۴۵ درجه: مناسب برای تغییرات جزئی در مسیر لولهکشی که نیاز به خم ملایمتر دارد. معمولاً در خطوطی استفاده میشود که میخواهند جریان سیال را به آرامی هدایت کنند تا فشار کاهش نیابد.
زانویی ۹۰ درجه: رایجترین نوع زانویی است که برای تغییر مسیر به صورت زاویه قائمه به کار میرود. در اکثر سیستمهای صنعتی، ساختمانی و تأسیسات کاربرد دارد.
زانویی ۱۸۰ درجه (بازگشتی): برای تغییر جهت جریان به صورت کامل استفاده میشود، مثلاً در خطوطی که نیاز به برگشت سیال دارند.
۱۱.۲. انتخاب بر اساس رده فشاری (Schedule)
رده ۲۰ (SCH20): برای خطوط با فشار و دمای پایین، مناسب است. معمولاً در تأسیسات آبرسانی و سیستمهای کمفشار کاربرد دارد.
رده ۴۰ (SCH40): کاربرد عمومی و صنعتی دارد و در بسیاری از پروژههای ساختمانی و صنعتی استفاده میشود.
رده ۸۰ (SCH80): مناسب برای شرایط فشار و دمای بالا است که مقاومت بیشتری نیاز است، مثل صنایع نفت و گاز.
۱۱.۳. انتخاب بر اساس نوع ساخت زانویی
زانویی مانیسمان: برای کاربردهای با فشار و دمای بالا مناسبتر است و در پروژههای حساس و صنعتی توصیه میشود.
زانویی درزدار: برای پروژههایی با فشار متوسط یا پایین و بودجه محدود مناسب است.
۱۱.۴. انتخاب بر اساس جنس و متریال
فولاد کربنی: پرکاربردترین نوع، با قیمت مناسب و مقاومت خوب.
فولاد آلیاژی: مقاومتر در برابر خوردگی و شرایط خاص محیطی است.
فولاد ضدزنگ: در شرایط خاص مثل صنایع غذایی و دارویی که به بهداشت بالا نیاز است، استفاده میشود.
۱۱.۵. بررسی شرایط پروژه و نوع سیال
نوع سیال: اگر سیال خورنده یا با دمای بالا است، باید زانویی مقاومتر و آلیاژی انتخاب شود.
شرایط محیطی: زانویی باید با توجه به شرایط محیطی (رطوبت، دما، تماس با مواد خورنده) انتخاب گردد.
استانداردهای مورد نیاز: بسته به محل استفاده و مقررات، باید استانداردهای مربوطه رعایت شود.
با در نظر گرفتن این موارد میتوان زانویی جوشی فولادی را به صورت هوشمندانه انتخاب کرد که بهترین عملکرد و طول عمر را در پروژه فراهم آورد.
