مقدمه
در صنایع بزرگ و پروژههای حیاتی، یکی از چالشهای اصلی، انتخاب و بهکارگیری اتصالاتی است که بتوانند فشار، دما و شرایط سخت را تحمل کنند. استفاده از اتصالات نامناسب یا غیراستاندارد میتواند باعث بروز حوادثی پرهزینه و گاه فاجعهبار شود. در این میان، استاندارد ASME B16.9 یکی از اصلیترین راهنماهای فنی برای طراحی، تولید و استفاده از اتصالات جوشی فشار قوی است. این مقاله تلاشی است برای آشنا کردن صنعتگران، مهندسان، طراحان و خریداران صنعتی با اهمیت این استاندارد، بخشهای مختلف آن و کاربردهای آن در صنایع مختلف
۱.معرفی استاندارد ASME B16.9
1.۱. ASME چیست؟
ASME مخفف American Society of Mechanical Engineers است؛ یک نهاد معتبر علمی و صنعتی که از سال ۱۸۸۰ فعالیت خود را در ایالات متحده آمریکا آغاز کرده و اکنون به عنوان مرجع استانداردگذاری بینالمللی در حوزههای مکانیکی، مهندسی، نیروگاهی و صنایع انرژی شناخته میشود. استانداردهای ASME در بسیاری از کشورهای جهان بهعنوان مبنا برای طراحی، ساخت و بهرهبرداری از تجهیزات تحت فشار و مکانیکی مورد استفاده قرار میگیرند.
. تعریف استاندارد ASME B16.9
استاندارد ASME B16.9 به طراحی و تولید انواع اتصالات فولادی جوشی از نوع Buttweld میپردازد. اتصالاتی که طبق این استاندارد ساخته میشوند، باید از نظر ابعاد، ضخامت، تلورانس، تستهای کیفی، نشانهگذاری و مواد اولیه، مشخصات تعیینشده را رعایت کنند. این استاندارد نه تنها مشخصات فنی، بلکه نحوه ساخت و بازرسی این اتصالات را نیز بهصورت دقیق شرح میدهد.
1.۳. تاریخچه تدوین استاندارد
اولین نسخه استاندارد ASME B16.9 در سال ۱۹۵۱ منتشر شد. از آن زمان تاکنون، نسخههای متعددی از این استاندارد منتشر شدهاند که آخرین آنها بر اساس بهروزرسانیهای صنعتی و تجارب پروژههای بزرگ، مواردی مانند تستها، تلورانسها و تنوع بیشتر متریالها را شامل میشود.

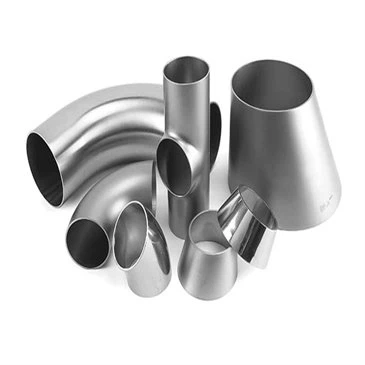

2. انواع اتصالات تحت پوشش ASME B16.9
2.۱. زانویی (Elbow)
زانوییها برای تغییر مسیر حرکت سیال در خطوط لوله بهکار میروند. این اتصالات در زوایای ۴۵، ۹۰ و ۱۸۰ درجه تولید میشوند. انتخاب بین شعاع کوتاه (SR) و شعاع بلند (LR) به نوع پروژه بستگی دارد. زانویی شعاع بلند باعث کاهش افت فشار در مسیر میشود و در خطوط پرسرعت یا طولانی پیشنهاد میگردد. در مقابل، زانویی شعاع کوتاه فضای کمتری اشغال کرده و برای مکانهایی با محدودیت فضا مناسب است.
2.۲. سهراهی (Tee)
سهراهیها اتصالاتی هستند که برای ایجاد انشعاب از مسیر اصلی خط لوله استفاده میشوند. این انشعاب میتواند هماندازه (مساوی) یا کوچکتر (نامساوی) از خط اصلی باشد. جنس سهراهیها معمولاً از فولاد کربنی، آلیاژی یا استنلس استیل بوده و در صنایع نفت و گاز کاربرد گستردهای دارند. وجود سهراهی باعث ایجاد مقاومت اضافی در مسیر جریان میشود، لذا انتخاب آن باید با دقت و محاسبه باشد.
2.۳. تبدیل (Reducer)
تبدیلها برای اتصال دو لوله با قطرهای مختلف طراحی شدهاند. نوع هممرکز برای سیستمهایی با جریان مستقیم مناسب است و نوع غیرهممرکز زمانی استفاده میشود که نیاز به جلوگیری از تجمع گاز یا سیال در بخش بالایی یا پایینی سیستم داریم (مثلاً در پمپها یا خطوط افقی). در صنایع فرآیندی انتخاب نوع تبدیل اهمیت بالایی در جلوگیری از نوسانات و خرابی دارد.
2.۴. کپ (Cap)
کپ نوعی درپوش برای بستن انتهای لولههاست. این قطعه به دلایل ایمنی یا برای نگهداری موقت خطوط استفاده میشود. در برخی خطوط، کپ به عنوان بخشی از طراحی پایدار برای ایجاد فشار هیدرواستاتیک داخلی استفاده میشود.
2.۵. قوسهای خاص و قطعات سفارشی
در برخی پروژهها مانند پالایشگاهها یا نیروگاهها، به اتصالاتی با زوایای خاص یا انحناهای پیچیده نیاز است. استاندارد ASME B16.9 این امکان را فراهم میکند که قطعات خاص با رعایت استاندارد ابعادی و تستهای لازم تولید شوند.
3. مشخصات فنی و تلورانسها
3.۱. ضخامت رده (Schedule)
ردههای فشاری یا Schedule نشاندهنده میزان ضخامت دیواره لوله و اتصالات هستند. هر چه SCH بالاتر باشد، دیواره ضخیمتر و مقاومت به فشار بیشتر است. برای مثال، SCH 40 برای کاربردهای عمومی مناسب است اما در خطوط فشار قوی معمولاً از SCH 80 یا بالاتر استفاده میشود. انتخاب رده باید بر اساس دمای کاری، فشار طراحی، نوع سیال و استاندارد طراحی صورت گیرد.
3.۲. تلورانسهای ابعادی
در ASME B16.9 تلورانسها برای اطمینان از قابلیت اتصال بدون نشتی تعیین شدهاند. برای مثال:
قطر خارجی مجاز ±۱%
طول قطعه ±۱.5mm
ضخامت ±۱۲.۵% عدم رعایت تلورانسها میتواند باعث ایجاد فشار مضاعف، نشت، ترک یا خرابی قطعه در سیستم شود.
۳.۳. مواد اولیه مجاز
در این استاندارد از متریالهایی مانند ASTM A234 (فولاد کربنی)، ASTM A403 (استنلس استیل) و ASTM A420 (فولاد مقاوم به دمای پایین) استفاده میشود. انتخاب متریال به نوع سیال (خورنده یا غیرخورنده)، دما، فشار و شرایط محیطی بستگی دارد.
4. تستها و کنترل کیفیت
4.۱. آزمونهای مکانیکی
آزمونهایی مثل کشش، ضربه و سختی برای ارزیابی مقاومت مواد در برابر نیروهای مکانیکی و شکست انجام میشود. این تستها تضمین میکنند که اتصال در شرایط کاری عملکرد ایمن دارد.
4.۲. تستهای غیرمخرب (NDT)
NDT بدون آسیب به قطعه انجام شده و شامل روشهایی مانند:
RT: تشخیص ترکهای داخلی
UT: بررسی یکپارچگی داخلی قطعه
PT و MT: بررسی سطحی برای کشف ناپیوستگیها این تستها قبل از تحویل نهایی اجرا میشوند.
۴.۳. تستهای فشار و هیدرواستاتیک
قطعه در برابر فشار بالاتر از فشار کاری خود تست میشود تا احتمال نشت یا خرابی بررسی شود. این تست از مهمترین مراحل تأیید نهایی اتصالات فشار قوی است.
4.۴. گواهینامه کیفیت
پس از تستها، گواهینامه MTC صادر میشود که شامل اطلاعاتی مانند شماره ذوب، ترکیب شیمیایی، نتایج تستها و تأییدیه بازرسی است.
5. فرآیند تولید اتصالات مطابق ASME B16.9
یکی از مهمترین نکات در مورد استاندارد ASME B16.9، تأکید آن بر روشهای دقیق و کنترلشده تولید است. تولید اتصالات فولادی طبق این استاندارد معمولاً شامل مراحل زیر است:
برش اولیه: لوله یا شمش فولادی به طول مناسب بریده میشود.
فرمدهی سرد یا گرم: با استفاده از دستگاههای هیدرولیکی یا حرارتی، قطعه به شکل نهایی (مثل زانویی، سهراهی، تبدیل و…) تغییر شکل مییابد. این مرحله باید با دقت زیاد انجام شود تا تغییر ضخامت دیواره در نقاط خمشده از حد مجاز خارج نشود.
ماشینکاری نهایی: سطوح نهایی، مخصوصاً محلهای اتصال، توسط ماشینآلات دقیق پرداخت میشود.
تست و کنترل کیفیت: اتصالات تولید شده با استفاده از تستهای فشار، غیرمخرب (NDT)، و ابعادی بررسی میشوند تا از مطابقت کامل با استاندارد ASME B16.9 اطمینان حاصل شود.
این فرآیند تضمین میکند که قطعات نهتنها از نظر ابعادی دقیق هستند بلکه از نظر خواص مکانیکی نیز مقاوم و بادواماند.
بهطور خلاصه، ASME B16.9 در طراحی و ساخت اتصالات جوشی استانداردی جامع و جهانی محسوب میشود.
7. مزایای استفاده از اتصالات دارای استاندارد ASME B16.9
استفاده از اتصالاتی که با این استاندارد تولید شدهاند، مزایای قابل توجهی دارد:
دقت ابعادی بالا: برای نصب راحت و بدون نیاز به ماشینکاری اضافی.
سازگاری با لولههای استاندارد: تمام ابعاد مطابق Schedule لولههاست.
مقاومت بالا در برابر فشار و دما: به دلیل کنترل کیفیت دقیق و ضخامت مناسب دیوارهها.
افزایش عمر مفید تأسیسات: کاهش احتمال نشتی، خوردگی، یا ترک در محل اتصال.
پذیرش جهانی: در پروژههای بینالمللی، اتصالات طبق این استاندارد قابل قبول هستند.
ایمنی بالاتر: به دلیل تستهای دقیق ابعادی، فشاری و غیرمخرب.
۸. کاربردهای صنعتی استاندارد ASME B16.9
اتصالات جوشی فولادی مطابق ASME B16.9 در بسیاری از صنایع به کار میروند. مهمترین کاربردهای آن عبارتاند از:
صنایع نفت و گاز: برای انتقال ایمن سیالات با فشار و دمای بالا.
پتروشیمی و پالایشگاهها: به دلیل خوردگیپذیری بالای سیالات شیمیایی.
نیروگاهها: برای خطوط بخار و آب تحت فشار.
کارخانههای فولاد و ذوبآهن: خطوط سیال خنککننده یا انتقال سوخت.
ساختمانسازی صنعتی: مخصوصاً در سیستمهای آتشنشانی و تهویه.
در تمام این صنایع، نیاز به قطعات قابل اطمینان با طول عمر بالا وجود دارد که استاندارد ASME B16.9 آن را فراهم میکند.
9. نکات کلیدی هنگام خرید اتصالات فولادی ASME B16.9
اگر قصد خرید اتصالات طبق این استاندارد را دارید، به موارد زیر توجه کنید:
علامتگذاری استاندارد روی قطعه: شامل نام تولیدکننده، اندازه، رده فشار، و استاندارد باید حک شده باشد.
برگه تست (MTC): شامل نتایج آزمونهای مکانیکی و شیمیایی مواد.
کنترل چشمی: برای اطمینان از یکنواختی سطح، عدم وجود ترک و ناصافی.
منبع معتبر خرید: از تولیدکنندگان یا تأمینکنندگانی که گواهینامههای معتبر دارند (مثل ISO 9001 یا API) خرید کنید.
هماهنگی با سایر قطعات پروژه: مطمئن شوید اتصال انتخابی با لوله و سایر اتصالات سازگار است.
۱۰. مزایای استفاده از اتصالات دارای استاندارد ASME B16.9
استفاده از اتصالات فولادی مطابق با استاندارد ASME B16.9 دارای مزایای متعددی است که باعث شده این استاندارد در صنایع مختلف به عنوان مرجع اصلی شناخته شود. در ادامه به مزایای مهم این استاندارد میپردازیم:
۱۰.۱. تضمین کیفیت ساخت
یکی از مزایای بزرگ استفاده از اتصالات استاندارد ASME B16.9، اطمینان از کیفیت بالای تولید است. این استاندارد پارامترهای دقیقی برای ساخت، شکلدهی و اندازهگذاری اجزاء مشخص کرده است که در صورت رعایت، موجب افزایش دوام و مقاومت اتصالات میشود. در نتیجه، محصولات تولیدی کمتر دچار عیوبی مانند ترکخوردگی، انحراف یا نشتی میشوند.
۱۰.۲. هماهنگی کامل با دیگر اجزای سیستم
با توجه به اینکه ASME B16.9 به عنوان یک استاندارد بینالمللی پذیرفته شده، استفاده از آن موجب میشود تمامی اجزای سیستم لولهکشی (مانند لولهها، فلنجها، شیرآلات و …) بهراحتی با یکدیگر همخوانی داشته باشند. این ویژگی، نصب و راهاندازی را سادهتر و سریعتر میکند و همچنین از بروز مشکلات ناشی از عدم تطابق ابعاد جلوگیری میکند.
۱۰.۳. افزایش ایمنی سیستم
با رعایت دقیق مشخصات استاندارد، ریسک شکست یا نشت در اتصالات کاهش مییابد. در سیستمهایی که مواد خطرناک، گازهای سمی یا سیالات با دمای بالا جابجا میشوند، این ایمنی از اهمیت حیاتی برخوردار است. رعایت ASME B16.9 در چنین شرایطی بهمنزلهی تضمین امنیت محیط کاری و کارکنان است.
۱۰.۴. بهینهسازی هزینهها
هرچند استفاده از اتصالات استاندارد ممکن است در ابتدا هزینه بیشتری داشته باشد، اما بهواسطهی کاهش خرابی، کاهش هزینههای تعمیر و نگهداری، و عمر طولانیتر سیستم، در نهایت باعث صرفهجویی اقتصادی میشود. علاوه بر این، از آنجایی که این اتصالات بهصورت انبوه تولید میشوند، هزینه تمامشده در مقایسه با تولید سفارشی کمتر است.
۱۰.۵. قابلپیگیری بودن محصول
محصولاتی که بر اساس استاندارد ASME B16.9 تولید میشوند، دارای مارکگذاری و اطلاعات شناسایی هستند که شامل نام کارخانه، اندازه، نوع آلیاژ، شماره دسته تولید و گواهینامهها میباشد. این اطلاعات باعث میشود در صورت بروز مشکل بتوان منشأ آن را شناسایی کرد و ردیابی انجام داد.
۱۱. تستها و بازرسیهای انجامشده بر روی اتصالات مطابق ASME B16.9
مطابق این استاندارد، اتصالات جوشی فولادی باید تحت تستهای مختلف قرار گیرند تا از کیفیت، استحکام و کارایی آنها اطمینان حاصل شود.
۱۱.۱. تست فشار هیدرواستاتیک
در این تست، قطعه با فشار معینی از آب پر میشود و هرگونه نشتی یا ضعف ساختاری مورد بررسی قرار میگیرد. این آزمایش بسیار رایج بوده و یکی از مهمترین روشهای تایید کیفیت در خطوط انتقال است.
۱۱.۲. آزمون ابعادی
تمامی ابعاد از جمله قطر داخلی، قطر خارجی، ضخامت دیواره، زاویهی خمشدگی، طول و شعاع، مطابق با جدولهای استاندارد بررسی میشوند. وجود حتی یک خطا در این ابعاد میتواند باعث بروز مشکلات جدی در سیستم لولهکشی شود.
۱۱.۳. آزمونهای غیرمخرب (NDT)
این تستها مانند تستهای آلتراسونیک (UT)، ذرات مغناطیسی (MT) یا مایعات نافذ (PT)، برای شناسایی ترکهای سطحی یا زیرسطحی در اتصالات بهکار میروند. استاندارد ASME B16.9 انجام این تستها را در برخی کاربردها الزامی کرده است.
۱۱.۴. تست متالورژیکی و آنالیز شیمیایی
بررسی ساختار دانهای و ترکیب شیمیایی آلیاژ مورد استفاده، برای اطمینان از کیفیت متریال و انطباق با استانداردهای تعیینشده انجام میشود. این تحلیلها نشان میدهد آیا فولاد مورد استفاده مقاومت لازم در برابر خوردگی، فشار یا دما را دارد یا خیر.
۱۲. چالشها و نکات مهم در خرید اتصالات مطابق ASME B16.9
۱۲.۱. توجه به اصل بودن محصول
با توجه به گسترش بازار اتصالات صنعتی، نمونههای تقلبی یا غیراستاندارد زیادی در بازار وجود دارد. حتماً از شرکتهای معتبر و تولیدکنندگان دارای گواهینامههای بینالمللی خرید کنید و از اصالت محصول اطمینان حاصل نمایید.
۱۲.۲. بررسی گواهینامههای فنی
برای اطمینان از رعایت استاندارد ASME B16.9 در فرایند تولید، باید از کارخانه یا تامینکننده، مدارک فنی مانند گواهی تست مواد (MTC) و تاییدیههای کیفیت (QC) را درخواست نمایید.
۱۲.۳. در نظر گرفتن نوع پروژه و سیال
هرچند استاندارد ASME B16.9 محدوده وسیعی از شرایط را پوشش میدهد، اما همیشه باید انتخاب نهایی را با توجه به نوع پروژه، نوع سیال، دمای کاری، فشار سیستم و الزامات خاص انجام داد.
