اتصالات فشارقوی دنده‌ای به عنوان یکی از اجزای کلیدی در سامانه‌های انتقال سیالات با فشار بالا، جایگاه ویژه‌ای در صنایع مختلف دارند.
این اتصالات که از طراحی پیچیده و ساختاری مقاوم بهره می‌برند، به‌طور خاص برای اطمینان از پایداری، ایمنی، و کارایی در شرایط عملیاتی دشوار طراحی شده‌اند. در این نوشتار، مروری جامع و تخصصی بر ساختار، کاربردها، مزایا، محدودیت‌ها و دستورالعمل‌های مرتبط با این نوع اتصالات ارایه می‌شود. همچنین به بررسی جزییات فنی، مواد اولیه، روش‌های تولید و کاربردهای متنوع آن‌ها پرداخته خواهد شد.
ویژگی‌های فنی و مهندسی اتصالات فشارقوی دنده‌ای
اتصالات فشارقوی دنده ای، اتصالاتی می باشند که به روش فورجینگ ساخته شده و برای سایزهای کوچک مورد استفاده قرار می گیرند.
اتصالات فشار قوی دنده ای در سایزهای ۱/۸ تا ۴ اینچ ساخته شده و در کلاس های ۲۰۰۰، ۳۰۰۰ و ۶۰۰۰ در بازار موجود می باشند.
اتصالات فشارقوی دنده ای طبق استاندارد ابعادی ASME B۱۶.۱۱ و استاندارد آلیاژی ASTM A۱۰۵ ساخته می شوند.
طراحی مکانیکی و دینامیکی: رزوه‌های داخلی و خارجی این اتصالات برای ایجاد اتصال محکم و پایدار میان قطعات لوله، به گونه‌ای مهندسی شده‌اند که بتوانند تنش‌های مکانیکی و فشارهای بالا را به‌خوبی تحمل کنند. طراحی این رزوه‌ها نیازمند تحلیل دقیق نیروها و آزمون‌های میدانی برای تضمین عملکرد در شرایط متغیر است.
مواد مهندسی پیشرفته: این اتصالات عمدتاً از موادی مانند فولاد کربنی، فولاد ضدزنگ، آلیاژهای نیکل و گاهی چدن ساخته می‌شوند. انتخاب ماده متناسب با دما، نوع سیال، و شرایط خوردگی محیط صورت می‌گیرد. همچنین تکنولوژی‌های مدرن مانند پوشش‌دهی سطحی با روش‌های گالوانیزاسیون یا نیتروژن‌دهی به منظور افزایش مقاومت در برابر خوردگی به‌کار گرفته می‌شوند.
رعایت استانداردهای بین‌المللی: تولید این اتصالات بر پایه استانداردهای جهانی نظیر ASME B۱۶.۱۱ و ISO انجام می‌شود. این استانداردها تضمین‌کننده کیفیت، ایمنی و قابلیت اطمینان این محصولات در شرایط عملیاتی مختلف هستند. علاوه بر این، بسیاری از تولیدکنندگان برای افزایش رقابت‌پذیری محصولات خود از گواهی‌نامه‌های تخصصی مانند API استفاده می‌کنند.

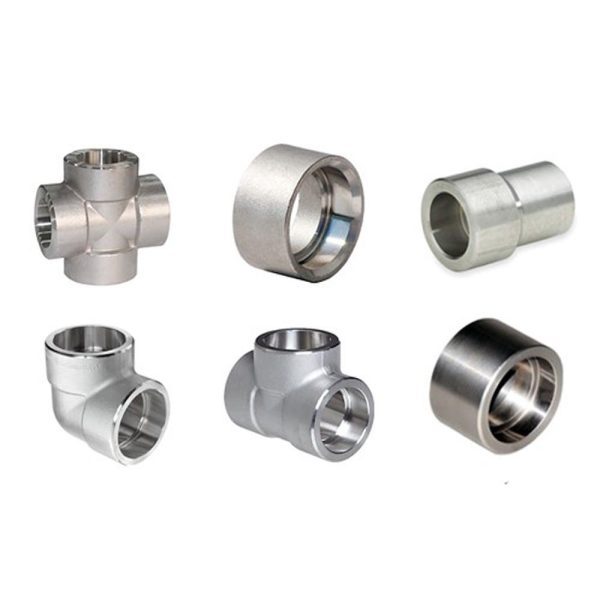

طبقه‌بندی و تنوع اتصالات فشارقوی دنده‌ای
زانویی دنده‌ای: (Elbow) : این اتصالات برای تغییر مسیر جریان سیال در زوایای ۴۵ و ۹۰ درجه طراحی شده‌اند. زانویی‌ها معمولاً در نقاطی از سیستم استفاده می‌شوند که نیاز به تغییر جهت سریع جریان وجود دارد.
سه‌راهی دنده‌ای (Tee) : سه‌راهی‌ها امکان تقسیم جریان یا ترکیب جریان‌های مختلف را در یک سیستم لوله‌کشی فراهم می‌کنند. این قطعات در طراحی شبکه‌های توزیع سیال و انتقال چندگانه نقش مهمی دارند.
بوشن دنده‌ای (Coupling) : این نوع اتصالات جهت اتصال مستقیم دو قطعه لوله استفاده می‌شود. بوشن‌ها از نظر ابعادی و ساختاری تنوع زیادی دارند و می‌توانند از مواد مختلف تولید شوند.
مهره ماسوره دنده‌ای (Union) : این اتصالات با امکان جداسازی آسان، برای مواقعی که نیاز به تعمیرات یا تغییرات سیستم وجود دارد، ایده‌آل هستند. مهره ماسوره‌ها به دلیل سهولت در نصب و باز کردن، در سیستم‌های سیال پر فشار محبوبیت ویژه‌ای دارند.
درپوش دنده‌ای (Cap): برای مسدود کردن انتهای لوله‌ها و جلوگیری از خروج سیالات به کار می‌رود. طراحی این درپوش‌ها باید به گونه‌ای باشد که تحمل فشار داخلی را داشته باشند.
مغزی دنده‌ای (Nipple) : مغزی‌ها برای اتصال دو لوله یا اجزای دیگر با رزوه‌های داخلی طراحی شده‌اند. طول و ضخامت مغزی‌ها بسته به نیاز سیستم می‌تواند متغیر باشد.
حوزه‌های کاربردی اتصالات فشارقوی دنده‌ای
صنایع نفت و گاز : این اتصالات برای انتقال سیالاتی مانند نفت خام، گاز طبیعی و محصولات پالایشگاهی در شرایط فشار و دمای بالا مورد استفاده قرار می‌گیرند. در این صنایع، کیفیت اتصالات به‌طور مستقیم بر ایمنی سیستم‌ها تأثیر می‌گذارد.
صنایع پتروشیمی : در حمل و نقل مواد شیمیایی خورنده و غیرخورنده نقش مهمی ایفا می‌کنند. اتصالات مورد استفاده در این حوزه باید مقاومت بالایی در برابر خوردگی داشته باشند.
نیروگاه‌ها : از این اتصالات در سامانه‌های بخار و خطوط آب‌رسانی با فشار بالا استفاده می‌شود. در نیروگاه‌ها، دمای بالا و فشار زیاد می‌تواند تأثیر بسزایی بر عملکرد اتصالات داشته باشد.
صنایع دارویی و غذایی : برای انتقال مواد بهداشتی و خالص در محیط‌های کنترل‌شده استفاده می‌شوند. این اتصالات باید از مواد غیرسمی و مقاوم به آلودگی ساخته شوند.
صنایع دریایی : کاربرد اصلی آن‌ها در سامانه‌های آب‌رسانی و سوخت‌رسانی کشتی‌ها و تأسیسات دریایی است. مقاومت در برابر شرایط جوی سخت و آب شور از ویژگی‌های اصلی این اتصالات است.
صنایع شیمیایی : انتقال مواد شیمیایی حساس، اسیدی و قلیایی به اتصالاتی با مقاومت شیمیایی و حرارتی بالا نیاز دارد.
مزایای اتصالات فشارقوی دنده‌ای
نصب و پیاده‌سازی سریع :بهره‌گیری از رزوه‌ها فرایند نصب را در مقایسه با جوشکاری آسان‌تر و سریع‌تر می‌کند. این ویژگی در پروژه‌هایی با زمان محدود اهمیت بالایی دارد.
تحمل فشارهای بالا: طراحی مهندسی این اتصالات امکان تحمل فشارهای بالا و تنش‌های مکانیکی را فراهم می‌آورد. این امر باعث افزایش طول عمر سیستم می‌شود.
تنوع طراحی و ابعاد: این اتصالات در اشکال و اندازه‌های متنوع برای پاسخگویی به نیازهای خاص طراحی شده‌اند. از این رو، در پروژه‌های کوچک و بزرگ قابل استفاده هستند.
مقرون به صرفه بودن : هزینه نصب و نگهداری این اتصالات به طور قابل توجهی کمتر از گزینه‌های دیگر نظیر جوشکاری است. همچنین به دلیل قابلیت بازیافت، از نظر اقتصادی نیز مقرون به صرفه هستند.
قابلیت بازیافت و استفاده مجدد : این اتصالات را می‌توان به‌راحتی جدا کرده و در سامانه‌های دیگر استفاده کرد. این مزیت باعث کاهش هزینه‌ها و کاهش ضایعات می‌شود.
محدودیت‌ها و چالش‌های اتصالات فشارقوی دنده‌ای
احتمال نشتی نصب غیراصولی یا استفاده از رزوه‌های نامناسب می‌تواند منجر به نشتی شود. این امر نیازمند بازرسی دقیق در حین نصب است.
محدودیت در سایز: این اتصالات عموماً برای لوله‌های کوچک تا متوسط مناسب هستند. برای سیستم‌های با قطر بزرگ باید از روش‌های دیگر استفاده شود.
حساسیت به دماهای بالا : در دماهای بسیار بالا، ممکن است رزوه‌ها تحت تأثیر تنش حرارتی قرار گیرند. استفاده از مواد مقاوم به حرارت می‌تواند این مشکل را کاهش دهد.
بازرسی منظم : وجود رزوه‌ها باعث می‌شود احتمال خرابی یا خوردگی در این اتصالات نسبت به نوع جوشی بیشتر باشد. این امر به برنامه‌ریزی دقیق برای تعمیرات نیاز دارد.
پیچیدگی در طراحی : طراحی رزوه‌ها و اتصال دقیق آن‌ها نیازمند ابزارآلات پیشرفته و نیروی کار متخصص است.
نکات مهم و کلیدی در انتخاب و استفاده
رعایت الزامات استاندارد : اطمینان حاصل کنید که اتصالات انتخابی با استانداردهای معتبر تولید و تست شده‌اند. استانداردهای مربوطه شامل جزییات مواد، فشار کاری و شرایط نصب هستند.
انتخاب مواد مناسب :بر اساس نوع سیال، دما و فشار کاری، ماده اولیه مناسب را انتخاب کنید. موادی مانند فولاد ضدزنگ برای محیط‌های خورنده و موادی مانند فولاد کربنی برای محیط‌های کم‌خطر مناسب هستند.
نصب تخصصی : از ابزارهای استاندارد و نیروی متخصص برای نصب بهره بگیرید تا از نشتی و آسیب جلوگیری شود. رعایت دستورالعمل‌های تولیدکننده برای نصب الزامی است.
بازرسی‌های دوره‌ای : برای افزایش طول عمر و حفظ ایمنی سیستم، اتصالات باید به صورت منظم بازرسی و در صورت نیاز تعویض شوند. این امر به ویژه در صنایع حساس اهمیت دارد.
استفاده از چسب‌ها و نوارهای آب‌بندی مناسب : برای جلوگیری از نشتی در محل رزوه‌ها، از مواد آب‌بندی مناسب استفاده کنید. انتخاب صحیح مواد آب‌بندی بستگی به شرایط عملیاتی دارد.
کلام آخر
اتصالات فشارقوی دنده‌ای با بهره‌گیری از طراحی مستحکم، مواد پیشرفته و سازگاری بالا با شرایط کاری دشوار، یکی از ارکان اصلی سامانه‌های لوله‌کشی در صنایع مختلف محسوب می‌شوند. در عین حال، بهره‌برداری بهینه از این اتصالات مستلزم رعایت دقیق استانداردها، انتخاب مواد متناسب با شرایط عملیاتی و نگهداری مستمر است. توجه به نقاط قوت و محدودیت‌های این نوع اتصالات به مهندسان و طراحان صنعتی کمک می‌کند تا بهترین گزینه را برای پروژه‌های خود برگزینند. افزایش استفاده از تکنولوژی‌های جدید در تولید این محصولات می‌تواند نقش بسزایی در بهبود عملکرد و کاهش هزینه‌ها داشته باشد.
سوالات متداول
اتصالات فشارقوی دنده‌ای چیست؟
اتصالاتی هستند که برای سامانه‌های انتقال سیالات با فشار بالا طراحی شده و مقاومت مکانیکی بالایی دارند.
از چه موادی برای ساخت این اتصالات استفاده می‌شود؟
معمولاً از فولاد کربنی، فولاد ضدزنگ و آلیاژهای نیکل ساخته می‌شوند.
اتصالات فشارقوی در چه صنایعی کاربرد دارند؟
در صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها، صنایع غذایی، دارویی و دریایی استفاده می‌شوند.
مهم‌ترین مزیت اتصالات فشارقوی چیست؟
نصب آسان، تحمل فشار بالا، و قابلیت استفاده مجدد از مزایای اصلی آن‌هاست.
