اتصالات جوشی بنکن

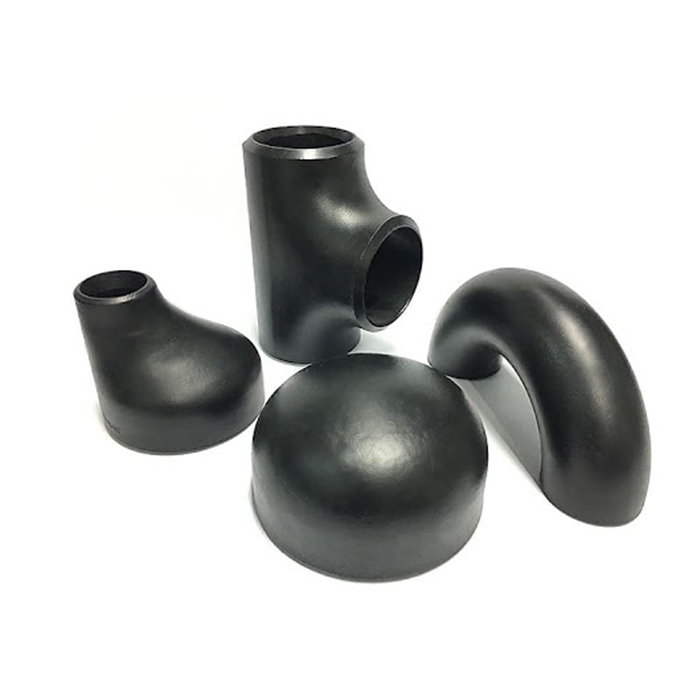

اتصالات جوشی فولادی از انواع فیتینگهای مورد مصرف در سیستمهای پایپینگ وخطوط لوله کشی گاز منازل و شرکتهای صنعتی است که در انواع زانو سراهی تبدیلهای هم مرکز میباشند که در سایزهای ۱/۲ الی ۸ اینچ به صورت مصارف ساختمانی و در سایزهای بالاتر تا ۵۶ اینچ جهت مصارف صنعتی مورد استفاده قرار میگیرند اتصالات جوشی بنکن از انواع اتصالات فولادی میباشند که در سایزهای ۱/۲ الی ۲۴ اینچ تولید و عرضه میگردند .
اتصالات بنکن در گذشته در کشور ژاپن تولید میشد اما پس از مدتی به علت هزینه های بالای ارسال و تولید ، واردات این محصول قطع گردید و بازرگانان چاره راه را در ارسال از کشور مبداء چین در نظر گرفتند که این مسئله نیز با رقابت ناسالم وارد کنندگان به چالشی در این زمینه مبدل گردید به طوری که برخی از این اتصالات دارای وزن سبکتری میباشند و قیمت این محصولات نیز بالطبع پایینتر از انواع اتصالات موجود در بازار میباشد .
از انواع فیتینگهای مورد مصرف در سیستمهای پایپینگ وخطوط لوله کشی گاز منازل و شرکتهای صنعتی (نفت گاز و پتروشیمی) میباشند که در انواع زانو سراهی تبدیلهای هم مرکز و غیر هم مرکز انواع کپ و…. میباشند که در سایزهای ۱/۲ الی ۸ اینچ به صورت مصارف ساختمانی و در سایزهای بالاتر تا ۵۶ اینچ جهت مصارف صنعتی مورد استفاده قرار میگیرند اتصالات جوشی بنکن از انواع اتصالات فولادی میباشند که در سایزهای ۱/۲ الی ۲۴ اینچ تولید و عرضه میگردند….
اتصالات بنکن رده ۴۰ از جمله پرکاربردترین اتصالات برای تاسیسات و سیستم موتورخانه می باشد که از این اتصالات برای سیسم های نفت و گاز نیز استفاده می شود .
اتصالات بنکن با ضخامت های بالاتر از جمله رده ۸۰ و رده ۱۶۰ نیز برای سیستم های فشار بالا و دما بالا استفاده می شود که اغلب استفاده آن ها برای پروژه های صنعتی می باشد و در سیستم موتورخانه کاربرد خاصی ندارند .
ضخامت اتصالات بنکن به صورت متنوعی می باشد که برای اتصال به لوله های مورد اهمیت می باشد اما اهمیت این موضوع در چه می باشد را در ادامه برایتان توضیح خواهیم داد ….
هنگامی که برای پروژه ایی از لوله با ضخامت رده ۴۰ ( sch40 ) استفاده می شود ،می بایست که از اتصالات بنکن رده ۴۰ نیز استفاده نمود زیرا برای جوشکاری و تکمیل اتصال نیاز می باشد که ضخامت لوله و اتصالات با یکدیگر برابر باشد …
کیفیت پایین و ظاهر این اتصالات به راحتی قابل تشخیص است به طوری که خط قالب و حتی در پاره ای مواقع در اتصالات رده ۴۰ که میبایستی به صورت یکپارچه (مانیسمان) تولید شود از لوله های درزدار با ضخامت پایین استفاده شده است . این مجموعه بازرگانی آمادگی ارسال کلیه اتصالات جوشی BENKAN با کیفیت ممتاز به همراه تست آنالیز کیفی و متریال از متالوژی رازی را دارد .جهت خرید کلیه اتصالات جوشی با این مجموعه تماس بگیرید .
به طور کلی اتصالات بنکن و کلا این دسته از تجهیزات لوله کشی بر اساس نحوه ساخت به دو دسته اتصالات و اتصالات درز دار تقسیم می شوند. برای توضیح اتصالات باید بگوییم که این اتصالات به روش لوله های و در انواع گوناگونی ساخته می شوند، از جنس فولاد هستند و در رده های مختلفی تولید می شوند. در پروسه تولید این اتصالات به هیچ عنوان از جوشکاری استفاده نمی شود و به همین علت از نظر ظاهری کاملا یک تکه و فاقد درز هستند. در مقابل اتصالات درزدار از طریق جوشکاری تولید می شوند و به همین علت این اتصالات یک تکه نیستند. برای تولید این نوع از اتصالات پس از حالت دادن به دو طرف ورقه های فولادی، آنها را از طریق جوشکاری به یکدیگر متصل می کنند
کاربردهای اتصالات جوشی یا بنکن
اتصالات جوشی یا بنکن که توسط یکی از مشهورترین و شناخته شده ترین برندهای فعال در زمینه تولید اتصالات ساخته می شود به دلیل نوع ساخت که در آن از جوشکاری استفاده نمی شود، از مقاومت فراوانی در مقابل حرارت و فشار زیاد برخوردار هستند. به طور کلی در پروژه های لوله کشی از این اتصالات برای تغییر یا انحراف مسیر لوله ها، گرفتن انشعاب و یا مسدود کردن لوله ها استفاده می شود.
این نوع از اتصالات بنکن گزینه ایده آلی برای استفاده در لوله کشی هایی برای انتقال سیالات با دما و فشار بسیار فراوان است. این اتصالات همچنین در لوله ها و تاسیسات موتورخانه ای، نیروگاه ها و صنایع نفت، گاز و پتروشیمی کاربرد دارد
مزیت های اتصالات جوشی بنکن
استفاده از این نوع اتصالات بنکن به دلیل کیفیت بالای آنها، مزایای فراوانی دارد که برخی از مهم ترین آنها به شرح زیر است:
این اتصالات با توجه به آنکه یکدست و یکپارچه ساخته می شوند، در مقابل هر گونه نشتی مقاوم اند و استفاده از آنها در لوله کشی کیفیت و استحکام کار را بیشتر می کند.
از آنجایی که این اتصالات بدون جوشکاری ساخته می شوند و فاقد درز هستند، در مقابل فشار و حرارت بالا مقاوم اند و به همین علت از آنها در سیستم هایی با فشار و حرارت زیاد به کار می رود.
در صورت استفاده از اتصالات بنکن جوشی یا امکان بهره گیری از سایز های متنوع لوله و گزینه های فراوان برای گرفتن انشعاب در لوله کشی وجود دارد.
موارد استفاده از اتصالات بنکن
در پروسه لوله کشی در موارد بسیاری از اتصالات بنکن استفاده می کنند که در این قسمت به مهم ترین آنها میپردازیم. برای انتخاب اتصالات مناسب باید به ابعاد، جنس و همچنین میزان فشار و دمایی که لوله می تواند تحمل کند توجه داشته باشید.
زانویی بنکن
طول برخی از زانویی های یا جوشی بنکن، معمولی و برخی نیز بلند است که معمولا در سه زاویه مختلف تولید می شوند:
زانویی چهل و پنج درجه که از آن برای تغییر دادن جهت جریان استفاده می شود.
زانویی نود درجه که همانند نوع چهل و پنج درجه از آن برای تغییر دادن جهت جریان استفاده می کنند.
زانویی صد و هشتاد درجه که برای برگشت دادن سیالات قابل استفاده است.
این نوع از اتصالات بنکن را با در نظر گرفتن مواردی نظیر زاویه، میزان طول، میزان شعاع و جنس آنها تقسیم بندی میکنند.
برای انتخاب زانویی مناسب برای یک لوله باید به ضخامت لوله توجه شود. به عنوان مثال زانویی رده ۴۰ بنکن که یکی از پرکاربردترین نوع این اتصالات است از جنس کربن استیل است. این نوع از اتصالات رده ۴۰ بنکن در سه مدل ۴۵، ۹۰ و ۱۸۰ درجه موجود است و از نظر سایز برای لوله رده ۴۰ مناسب است.
