تبدیل جوشی چیست؟ راهنمای کامل ردیوسر در سیستمهای لولهکشی صنعتی
مقدمه
در بسیاری از پروژههای صنعتی لازم است لولههایی با قطرهای مختلف به یکدیگر متصل شوند. تغییر قطر لوله میتواند به دلایل مختلفی مانند کنترل سرعت جریان، کاهش فشار یا هماهنگی با تجهیزات مختلف انجام شود. برای انجام این کار از قطعهای به نام تبدیل جوشی یا ردیوسر استفاده میشود.
تبدیل جوشی چیست؟
تبدیل جوشی یا Reducer نوعی اتصال لوله است که برای اتصال دو لوله با قطرهای متفاوت مورد استفاده قرار میگیرد. این قطعه باعث میشود جریان سیال بدون ایجاد اختلال در سیستم از یک لوله با قطر بزرگ به لولهای با قطر کوچکتر یا برعکس منتقل شود.
تبدیلهای جوشی معمولاً به صورت جوشکاری لب به لب به لوله متصل میشوند و به همین دلیل استحکام بسیار بالایی دارند.
انواع تبدیل جوشی

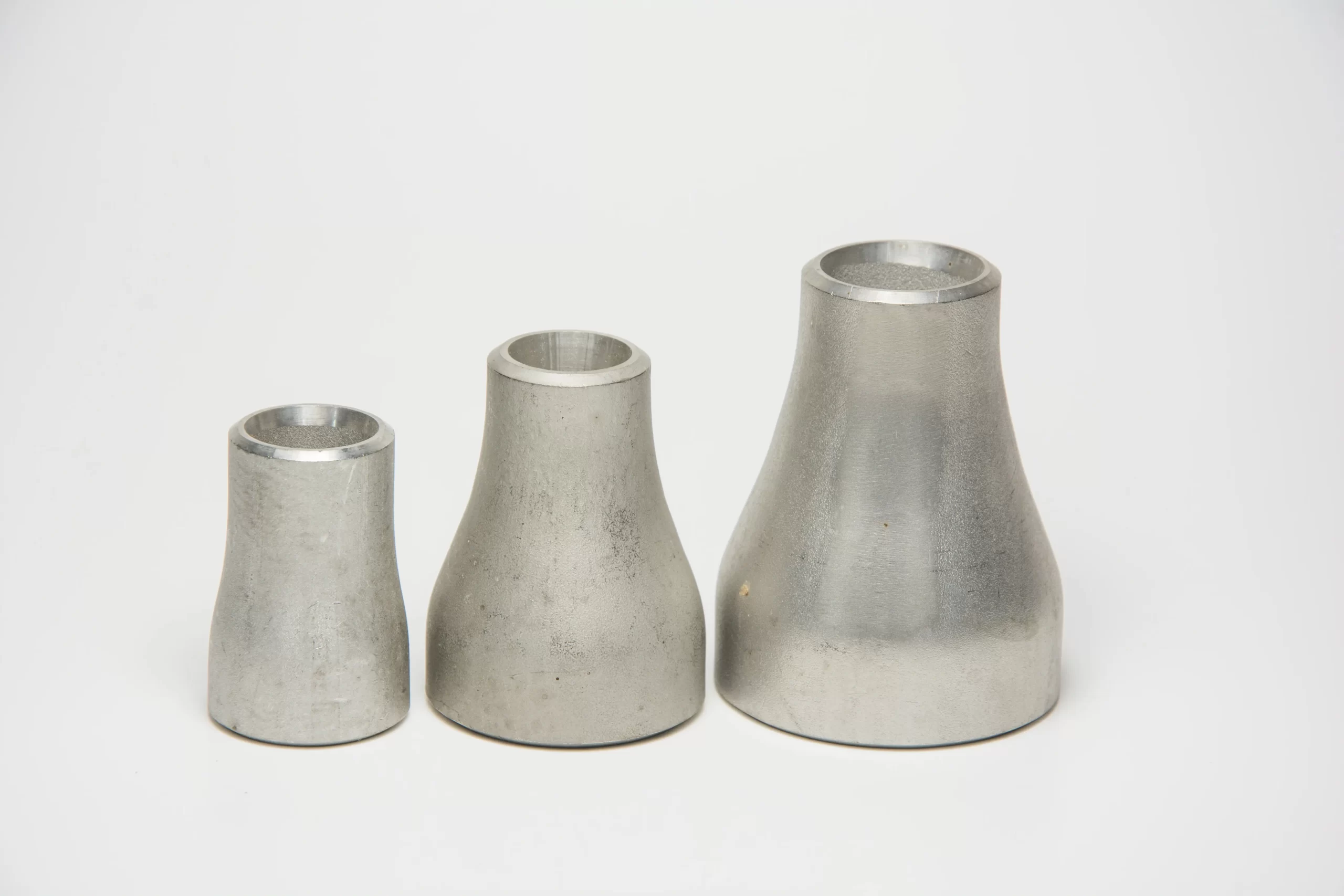

تبدیل هممرکز (Concentric Reducer)
در این نوع تبدیل، مرکز دو لوله در یک راستا قرار دارد و شکل تبدیل به صورت مخروطی است. این مدل معمولاً در خطوط عمودی یا سیستمهایی که تجمع هوا یا مایع اهمیت ندارد استفاده میشود.
تبدیل غیر هممرکز (Eccentric Reducer)
در این نوع تبدیل، محور دو لوله هممرکز نیست. این طراحی باعث میشود در خطوط افقی از تجمع هوا یا مایع در داخل لوله جلوگیری شود. به همین دلیل این نوع تبدیل در بسیاری از خطوط فرآیندی استفاده میشود.
کاربردهای تبدیل جوشی
تبدیلهای جوشی در صنایع مختلف مورد استفاده قرار میگیرند، از جمله:
- صنایع نفت و گاز
- پالایشگاهها
- صنایع پتروشیمی
- نیروگاهها
- صنایع غذایی و دارویی
- خطوط انتقال آب و بخار
در این صنایع، تغییر قطر لوله برای تنظیم شرایط فرآیند بسیار ضروری است.
مزایای استفاده از تبدیل جوشی
تبدیلهای جوشی مزایای زیادی دارند که باعث شده در بسیاری از پروژههای صنعتی استفاده شوند:
- استحکام بالا در محل اتصال
- مقاومت مناسب در برابر فشار و دما
- کاهش احتمال نشتی
- دوام و طول عمر زیاد
- مناسب برای سیستمهای فشار قوی
نکات مهم هنگام انتخاب تبدیل جوشی
برای انتخاب صحیح تبدیل جوشی باید به چند نکته مهم توجه کرد:
- سایز لولهها
- ضخامت لوله
- فشار کاری سیستم
- نوع سیال
- دمای کاری
در پروژههای صنعتی معمولاً این عوامل توسط مهندسان طراحی بررسی میشوند.
جمعبندی
تبدیل جوشی یکی از اجزای مهم در سیستمهای لولهکشی صنعتی است که برای اتصال لولههایی با قطر متفاوت استفاده میشود. این اتصال نقش مهمی در کنترل جریان سیالات و عملکرد صحیح سیستم دارد و در بسیاری از صنایع سنگین مورد استفاده قرار میگیرد.
