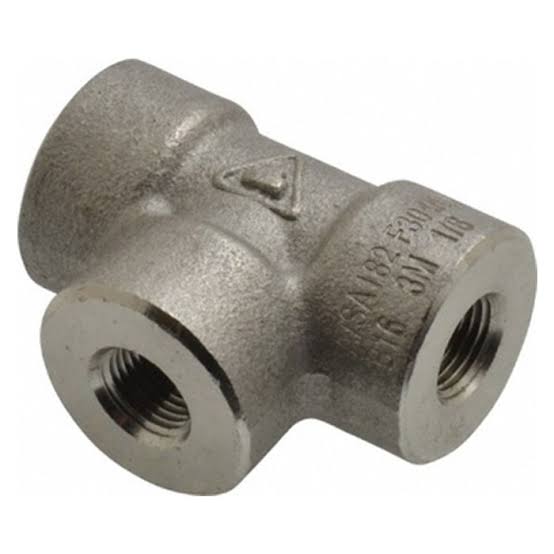

اتصالات فشار قوی تایوان در چه سایزهایی تولید میشوند؟
انتخاب سایز مناسب اتصالات فشار قوی تایوان یکی از مهمترین عوامل در طراحی و اجرای سیستمهای پایپینگ صنعتی است. این اتصالات به دلیل کیفیت ساخت، استحکام بالا و مطابقت با استانداردهای بینالمللی، در صنایع نفت، گاز، پتروشیمی، نیروگاهها و صنایع شیمیایی کاربرد گستردهای دارند. آشنایی با سایزبندی این محصولات به مهندسان، پیمانکاران و خریداران کمک میکند تا متناسب با قطر لوله، فشار کاری و نوع پروژه، بهترین گزینه را انتخاب کنند.
در این مقاله به بررسی سایزهای رایج اتصالات فشار قوی تایوان، استانداردهای ابعادی و نکات مهم هنگام انتخاب سایز میپردازیم.
اتصالات فشار قوی تایوان چیست؟
اتصالات فشار قوی تایوان (Taiwan High Pressure Fittings) قطعاتی هستند که برای اتصال لولهها، شیرآلات و تجهیزات در سیستمهای تحت فشار طراحی شدهاند. این اتصالات معمولاً بهصورت رزوهای (Threaded) و سوکتی (Socket Weld) تولید میشوند و در کلاسهای فشاری مختلف مانند Class 2000، Class 3000، Class 6000 و Class 9000 عرضه میشوند.
اتصالات فشار قوی تایوان در چه سایزهایی تولید میشوند؟
بیشتر تولیدکنندگان اتصالات فشار قوی تایوان محصولات خود را در سایزهای استاندارد زیر عرضه میکنند:
| سایز اسمی (NPS) | معادل تقریبی |
|---|---|
| ۱/۸ اینچ | DN6 |
| ۱/۴ اینچ | DN8 |
| ۳/۸ اینچ | DN10 |
| ۱/۲ اینچ | DN15 |
| ۳/۴ اینچ | DN20 |
| ۱ اینچ | DN25 |
| ۱¼ اینچ | DN32 |
| ۱½ اینچ | DN40 |
| ۲ اینچ | DN50 |
| ۲½ اینچ | DN65 |
| ۳ اینچ | DN80 |
| ۴ اینچ | DN100 |
در بسیاری از برندها، اتصالات فشار قوی تا ۴ اینچ بهصورت استاندارد تولید میشوند. البته برخی تولیدکنندگان ممکن است بسته به نوع محصول و سفارش پروژه، سایزهای دیگری نیز عرضه کنند.
رایجترین سایزهای مورد استفاده
در صنایع نفت، گاز و پتروشیمی، سایزهای زیر بیشترین کاربرد را دارند:
- ۱/۲ اینچ
- ۳/۴ اینچ
- ۱ اینچ
- ۱¼ اینچ
- ۱½ اینچ
- ۲ اینچ
این سایزها معمولاً در خطوط ابزار دقیق، خطوط انتقال سیالات، سیستمهای بخار و شبکههای هیدرولیک استفاده میشوند.
انتخاب سایز مناسب بر چه اساسی انجام میشود؟
انتخاب سایز اتصال به عوامل مختلفی بستگی دارد، از جمله:
۱. قطر لوله
مهمترین معیار، قطر اسمی لوله (NPS) است. سایز اتصال باید با سایز لوله کاملاً مطابقت داشته باشد تا نصب صحیح و آببندی مناسب انجام شود.
۲. دبی سیال
هرچه میزان جریان سیال بیشتر باشد، معمولاً به لوله و اتصال با قطر بزرگتر نیاز است تا افت فشار کاهش یابد.
۳. فشار کاری
در فشارهای بالا، علاوه بر سایز، کلاس فشاری اتصال نیز اهمیت زیادی دارد و باید مطابق طراحی سیستم انتخاب شود.
۴. نوع سیال
ویژگیهای سیال مانند ویسکوزیته، خورندگی و دمای کاری نیز در انتخاب سایز مناسب تأثیرگذار هستند.
استانداردهای ابعادی اتصالات فشار قوی تایوان
اتصالات فشار قوی تایوان معمولاً بر اساس استانداردهای زیر تولید میشوند:
- ASME B16.11 (ابعاد اتصالات فورج رزوهای و سوکتی)
- ASME B1.20.1 (رزوه NPT)
- BS 21 / ISO 7-1 (رزوه BSPT در برخی محصولات)
- ASTM (مشخصات متریال)
رعایت این استانداردها باعث میشود اتصالات با سایر تجهیزات صنعتی سازگاری کامل داشته باشند.
انواع اتصالات فشار قوی در سایزهای مختلف
اتصالات فشار قوی تایوان در سایزهای مختلف و مدلهای متنوع عرضه میشوند، از جمله:
- زانو ۹۰ درجه
- زانو ۴۵ درجه
- سهراهی مساوی
- سهراهی تبدیلی
- بوشن
- مهره ماسوره
- مغزی
- بوش تبدیلی
- کپ
- پلاگ
تمام این مدلها معمولاً در سایزهای استاندارد تولید میشوند.
نکات مهم هنگام انتخاب سایز اتصالات فشار قوی
برای انتخاب صحیح، به موارد زیر توجه کنید:
- مطابقت سایز اتصال با قطر لوله
- بررسی کلاس فشاری
- انتخاب نوع رزوه یا سوکت متناسب با پروژه
- رعایت استانداردهای طراحی
- انتخاب متریال مناسب با نوع سیال
- استفاده از محصولات دارای گواهینامه کیفیت
مزایای انتخاب سایز مناسب
انتخاب صحیح سایز اتصالات فشار قوی مزایای زیادی دارد، از جمله:
- کاهش افت فشار
- افزایش راندمان سیستم
- جلوگیری از نشتی
- نصب آسانتر
- افزایش عمر مفید تجهیزات
- کاهش هزینههای تعمیر و نگهداری
جمعبندی
اتصالات فشار قوی تایوان معمولاً در سایزهای ۱/۸ اینچ تا ۴ اینچ تولید میشوند و برای کاربردهای مختلف صنعتی در دسترس هستند. انتخاب سایز مناسب باید بر اساس قطر لوله، فشار کاری، نوع سیال، دبی جریان و استانداردهای پروژه انجام شود. همچنین، توجه به کلاس فشاری، نوع اتصال و کیفیت ساخت، نقش مهمی در عملکرد ایمن و طولانیمدت سیستمهای پایپینگ دارد.
