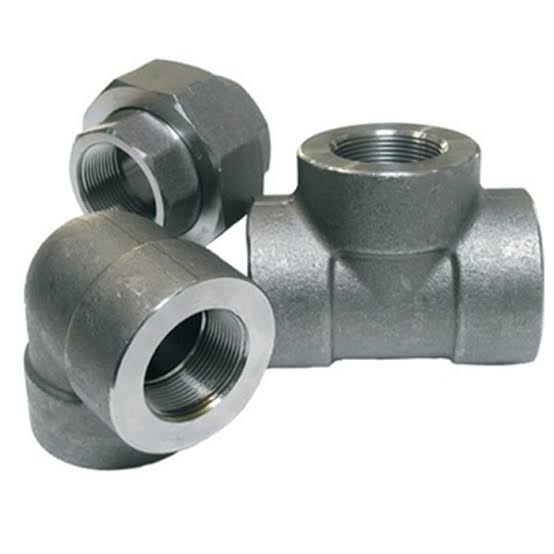

اتصالات فشار قوی تایوان در چه سایزهایی تولید میشوند؟پ
انتخاب سایز مناسب اتصالات فشار قوی تایوان یکی از مهمترین مراحل طراحی و اجرای سیستمهای پایپینگ صنعتی است. سایز اتصال باید با قطر لوله، فشار کاری و شرایط عملیاتی پروژه مطابقت داشته باشد تا عملکرد سیستم بدون نشتی و با حداکثر راندمان انجام شود. اتصالات فشار قوی تولیدشده در تایوان به دلیل کیفیت ساخت، تنوع سایز و تولید مطابق استانداردهای بینالمللی، در صنایع نفت، گاز، پتروشیمی، نیروگاهها و صنایع شیمیایی کاربرد گستردهای دارند.
در این مقاله با سایزهای رایج اتصالات فشار قوی تایوان، استانداردهای ابعادی و نکات مهم در انتخاب سایز مناسب آشنا میشوید.
اتصالات فشار قوی تایوان چیست؟
اتصالات فشار قوی تایوان، قطعاتی هستند که برای اتصال لولهها، شیرآلات و تجهیزات در سیستمهای تحت فشار طراحی شدهاند. این اتصالات معمولاً به دو صورت رزوهای (Threaded) و سوکتی (Socket Weld) تولید شده و در کلاسهای فشاری مختلف مانند Class 2000، Class 3000، Class 6000 و Class 9000 عرضه میشوند.
اتصالات فشار قوی تایوان در چه سایزهایی تولید میشوند؟
بهطور معمول، این اتصالات در سایزهای استاندارد ۱/۸ اینچ تا ۴ اینچ تولید میشوند. این محدوده سایزی، نیاز اکثر پروژههای صنعتی را پوشش میدهد.
جدول سایزهای رایج
| سایز (اینچ) | معادل تقریبی (DN) |
|---|---|
| ۱/۸″ | DN6 |
| ۱/۴″ | DN8 |
| ۳/۸″ | DN10 |
| ۱/۲″ | DN15 |
| ۳/۴″ | DN20 |
| ۱″ | DN25 |
| ۱¼” | DN32 |
| ۱½” | DN40 |
| ۲″ | DN50 |
| ۲½” | DN65 |
| ۳″ | DN80 |
| ۴″ | DN100 |
نکته: بسته به برند و نوع اتصال، ممکن است برخی تولیدکنندگان سایزهای خاص یا سفارشی نیز ارائه دهند.
پرکاربردترین سایزها در صنایع مختلف
در پروژههای نفت، گاز و پتروشیمی، بیشترین استفاده مربوط به سایزهای زیر است:
- ۱/۲ اینچ
- ۳/۴ اینچ
- ۱ اینچ
- ۱¼ اینچ
- ۱½ اینچ
- ۲ اینچ
این سایزها در خطوط انتقال سیالات، سیستمهای بخار، تجهیزات ابزار دقیق و شبکههای هیدرولیک کاربرد فراوانی دارند.
چه عواملی در انتخاب سایز مناسب تأثیرگذار هستند؟
۱. قطر لوله
سایز اتصال باید دقیقاً با قطر اسمی لوله (NPS) مطابقت داشته باشد تا نصب صحیح و آببندی کامل انجام شود.
۲. دبی یا حجم جریان سیال
هرچه میزان جریان سیال بیشتر باشد، معمولاً به لوله و اتصال با قطر بزرگتر نیاز است تا افت فشار به حداقل برسد.
۳. فشار کاری
در خطوط با فشار بالا، علاوه بر سایز، انتخاب کلاس فشاری مناسب نیز اهمیت زیادی دارد.
۴. نوع سیال
سیالات خورنده، بخار، گاز یا مواد شیمیایی ممکن است نیاز به متریال و سایزبندی متفاوتی داشته باشند.
۵. استاندارد طراحی پروژه
سایز اتصالات باید با استانداردهای طراحی و سایر تجهیزات سیستم سازگار باشد.
استانداردهای سایزبندی اتصالات فشار قوی
اتصالات فشار قوی تایوان معمولاً مطابق استانداردهای زیر تولید میشوند:
- ASME B16.11 (ابعاد اتصالات فورج رزوهای و سوکتی)
- ASME B1.20.1 (رزوه NPT)
- ISO 7-1 و BS 21 (رزوه BSP در برخی مدلها)
- ASTM (استاندارد متریال)
رعایت این استانداردها باعث میشود اتصالات با سایر تجهیزات صنعتی سازگاری کامل داشته باشند.
اتصالات فشار قوی در چه مدلهایی عرضه میشوند؟
این اتصالات در سایزهای مختلف و مدلهای متنوع تولید میشوند، از جمله:
- زانو ۹۰ درجه
- زانو ۴۵ درجه
- سهراهی مساوی
- سهراهی تبدیلی
- بوشن
- مهره ماسوره
- مغزی
- بوش تبدیلی
- پلاگ
- کپ
نکات مهم هنگام خرید اتصالات فشار قوی تایوان
برای انتخاب سایز مناسب، به موارد زیر توجه کنید:
- مطابقت سایز اتصال با قطر لوله
- انتخاب کلاس فشاری مناسب
- بررسی نوع رزوه یا اتصال سوکتی
- انتخاب متریال متناسب با شرایط کاری
- اطمینان از رعایت استانداردهای بینالمللی
- خرید از تأمینکنندگان معتبر
مزایای انتخاب سایز صحیح
انتخاب سایز مناسب اتصالات فشار قوی باعث میشود:
- افت فشار کاهش یابد.
- احتمال نشتی به حداقل برسد.
- عملکرد سیستم بهبود پیدا کند.
- طول عمر تجهیزات افزایش یابد.
- هزینههای تعمیر و نگهداری کاهش پیدا کند.
- نصب تجهیزات آسانتر انجام شود.
جمعبندی
اتصالات فشار قوی تایوان معمولاً در سایزهای استاندارد ۱/۸ اینچ تا ۴ اینچ تولید میشوند و برای طیف وسیعی از پروژههای صنعتی قابل استفاده هستند. انتخاب سایز مناسب باید بر اساس قطر لوله، فشار کاری، دبی سیال، شرایط محیطی و استانداردهای طراحی انجام شود. همچنین توجه به متریال، کلاس فشاری و کیفیت ساخت، نقش مهمی در افزایش ایمنی و بهرهوری سیستمهای پایپینگ خواهد داشت.
سوالات متداول (FAQ)
اتصالات فشار قوی تایوان معمولاً در چه سایزهایی تولید میشوند؟
این اتصالات بهطور معمول در سایزهای ۱/۸ اینچ تا ۴ اینچ تولید میشوند و پاسخگوی نیاز اکثر پروژههای صنعتی هستند.
پرکاربردترین سایز اتصالات فشار قوی تایوان کدام است؟
سایزهای ۱/۲ اینچ، ۳/۴ اینچ، ۱ اینچ، ۱¼ اینچ، ۱½ اینچ و ۲ اینچ از پرمصرفترین سایزها در صنایع نفت، گاز و پتروشیمی محسوب میشوند.
آیا امکان سفارش سایزهای خاص وجود دارد؟
برخی تولیدکنندگان و تأمینکنندگان، بسته به نوع محصول و حجم سفارش، امکان تأمین سایزهای خاص یا سفارشی را نیز فراهم میکنند.
